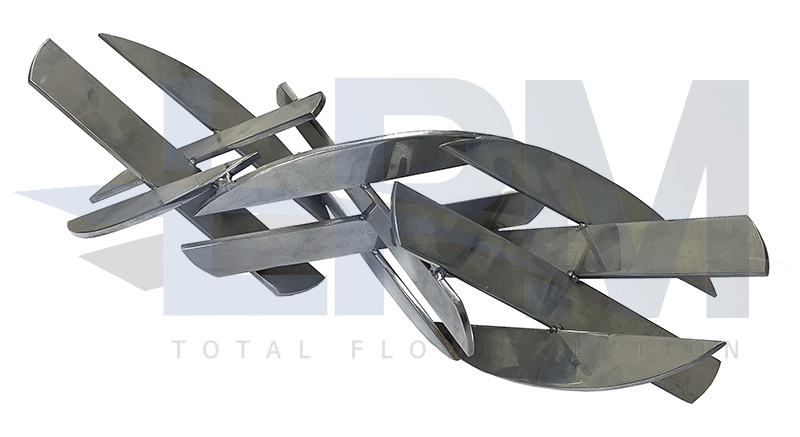

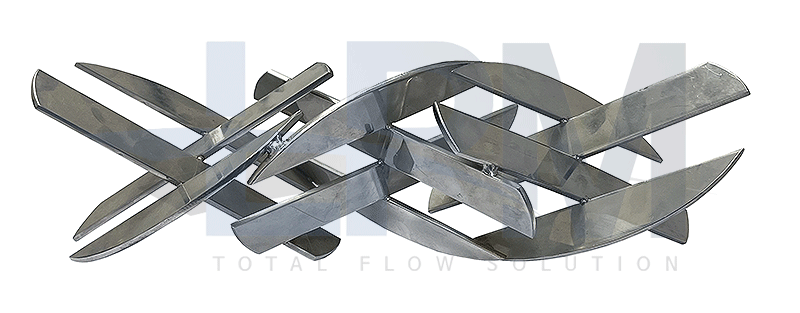

스태틱믹서 엘리먼트는 기본적으로 가장 많이 사용하는 S type 외에

SMX, MX, X type 등 여러 종류의 엘리먼트가 있습니다.

​

엘리먼트 형상은 유체의 성질과 사용하는 현장 상황에 따라 다르게 설계됩니다.

​

아래 사진을 참고해주시기 바랍니다.

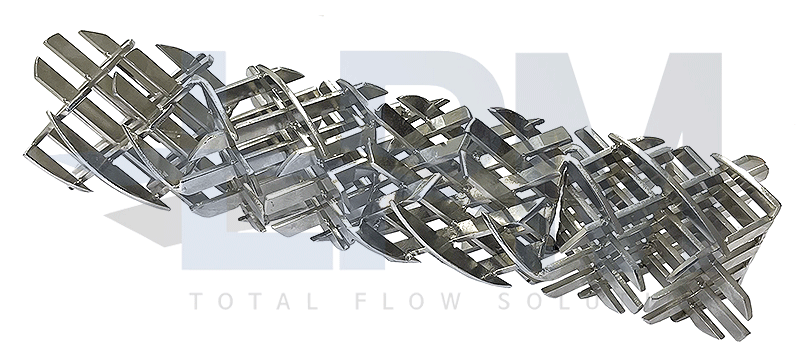

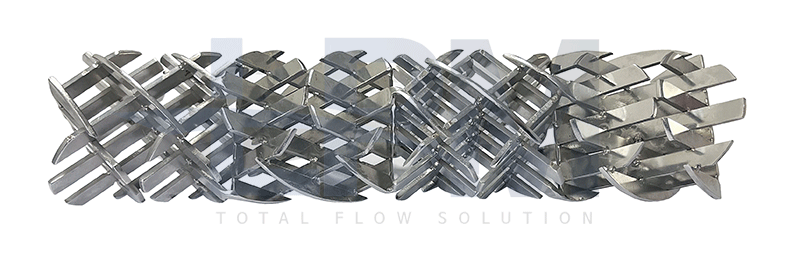

[ MX Type ]

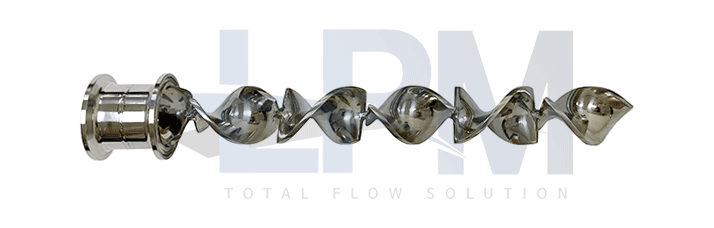

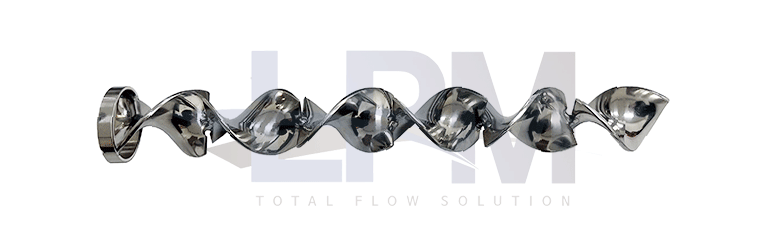

[ S Type ]







The post 엘리먼트 (Element) 종류에는 어떤 게 있나요? appeared first on (주)엘피엠테크-LPMTECH.

]]> https://lpmtech.co.kr/faq-items/%ec%97%98%eb%a6%ac%eb%a8%bc%ed%8a%b8-element-%ec%a2%85%eb%a5%98%ec%97%90%eb%8a%94-%ec%96%b4%eb%96%a4-%ea%b2%8c-%ec%9e%88%eb%82%98%ec%9a%94/feed/ 0 견적 요청 시, 필수 확인 사양 https://lpmtech.co.kr/faq-items/%ea%b2%ac%ec%a0%81-%ec%9a%94%ec%b2%ad-%ec%8b%9c-%ed%95%84%ec%88%98-%ed%99%95%ec%9d%b8-%ec%82%ac%ec%96%91/ https://lpmtech.co.kr/faq-items/%ea%b2%ac%ec%a0%81-%ec%9a%94%ec%b2%ad-%ec%8b%9c-%ed%95%84%ec%88%98-%ed%99%95%ec%9d%b8-%ec%82%ac%ec%96%91/#respond Mon, 24 Aug 2020 01:40:39 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=19271       스태틱믹서 (Static mixer)의 사이즈, 엘리먼트 수, 커넥션, 재질 등 기본정보를 알고 계신 경우, 당사 Ordering Code (아래 첨부파일)를 참고하시어 견적 요청을 하실 수 있습니다. ​ 만약 사양을 확정하지 못하셨거나 검토 후 설계가 필요한 경우, 아래 사항에 대한 정보를 확인해주시면 제품 견적 및 설계가 가능합니다.       ↑ 견적 요청 시, 위 [...]

The post 견적 요청 시, 필수 확인 사양 appeared first on (주)엘피엠테크-LPMTECH.

]]>





스태틱믹서 (Static mixer)의 사이즈, 엘리먼트 수, 커넥션, 재질 등 기본정보를 알고 계신 경우,

당사 Ordering Code (아래 첨부파일)를 참고하시어 견적 요청을 하실 수 있습니다.

​

만약 사양을 확정하지 못하셨거나 검토 후 설계가 필요한 경우,

아래 사항에 대한 정보를 확인해주시면 제품 견적 및 설계가 가능합니다.







↑ 견적 요청 시, 위 카달로그에 있는 Ordering Code를 참고해주시기 바랍니다.

















[스태틱믹서 견적 요청 시, 필수 확인 사양]



1. 유체 (Fluid)

Static mixer는 2종 이상 유체혼합을 목표로 하는 장치로, 정확한 재질 선정을 위하여 유체 종류 확인이 필요합니다.

​

– 기체+기체 : N2 + CO

– 액체+액체 : NaOCI + Wasted water

– 기체+액체 : CO2 + Water





​



2. 유량

배관사이즈 확인 및 혼합도 검토를 위한 유량 및 압력 정보가 필요합니다.

​

– N2 900ccm / 1kg/cm2G + CO 100ccm / 1.5kg/cm2G

– 12% NaOCI 10lpm / 2bar + Wasted water 30m3/h / 1bar

– 기체+액체 : CO2 20lpm / 3kg/cm2G + Water 300lpm / 2kg/cm2G









3. 사용온도 (Working Temperature)







4. 설치 예정 배관 사이즈 및 재질

– N2 3/8″ + CO 1/4″ (Stainless steel 316L)

– 12% NaOCI 20A + Wasted water 150A (CPVC)

– CO2 15A + Water 2.5S (Stainless steel 304)

​

※ 스태틱믹서가 설치 예정인 라인에 길이 제한이 있는 경우, 협의 후 제작 가능여부를 확인 하실 수 있습니다.









5. 커넥션 사이즈 및 규격 (Connection)

현장 설치라인에 스태틱믹서를 체결하기 위하여, End connections 종류 및 규격 확인이 필요합니다.

​

커넥션은 Flange, Ferrule, Male/Femal thread, 용접용 Pipe end 등이 주로 사용되며,

기타 제품은 협의 후 제작 가능합니다.

​

– N2 3/8″ PT Female connection + CO 1/4″ Lok fitting

– 12% NaOCI 20A KS 10K SOFF + Wasted water 150A ANSI 150# SORF

– CO2 15A PT Male thread + Water 2.5S Ferrule

​

TM Series (Tube Static mixer)의 경우 Tube end가 기본이며,

요청하시는 연결 사이즈 및 규격에 따라 어답터를 추가 하실 수 있습니다.

​











[Case 1]

A : N2, 유량 900ccm, 압력 1kg/cm2G,상온, 3/8″ SUS316L PT Female connection

B : CO, 유량 100ccm, 압력 1.5kg/cm2G, 상온, 1/4″ SUS316L Lok fitting

​

Ordering Code : TM3-2-3-5/2PT

​

유량이 많은 N2가 Main line이 되므로, TM(Tube Static mixer) 3/8″ 제품 전단에 Union Tee를 체결하여 CO 가스 Inlet을 추가합니다.





[Case 2]

A : 12% NaOCI, 유량 10lpm, 압력 2bar, 상온, CPVC 20A KS 10K SOFF

B : Wasted water, 유량 30m3/h, 압력 1bar, 상온, CPVC 150A ANSI 150# SORF

​

Odering Code : PVCM2-12/2-3-4/4-2

​

Wasted water 150A가 Main Inlet으로, PVCM (PVC Static mixer) 전단에 NaOCI Inlet을 추가합니다.

​











The post 견적 요청 시, 필수 확인 사양 appeared first on (주)엘피엠테크-LPMTECH.

]]> https://lpmtech.co.kr/faq-items/%ea%b2%ac%ec%a0%81-%ec%9a%94%ec%b2%ad-%ec%8b%9c-%ed%95%84%ec%88%98-%ed%99%95%ec%9d%b8-%ec%82%ac%ec%96%91/feed/ 0 발주 시, 제작 소요기간 https://lpmtech.co.kr/faq-items/%eb%b0%9c%ec%a3%bc-%ec%8b%9c-%ec%a0%9c%ec%9e%91-%ec%86%8c%ec%9a%94%ea%b8%b0%ea%b0%84/ https://lpmtech.co.kr/faq-items/%eb%b0%9c%ec%a3%bc-%ec%8b%9c-%ec%a0%9c%ec%9e%91-%ec%86%8c%ec%9a%94%ea%b8%b0%ea%b0%84/#respond Thu, 20 Aug 2020 07:34:53 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=19254     스태틱믹서는 적용범위가 넓고, 각 현장마다 요구하는 사양이 다르기 때문에 재고를 보유하고 있지 않습니다.   보통 제작은 PM Series (2", 6 element) 기준으로 10일정도 소요되며, 주문 시 생산라인 상태에 따라 변동 될 수 있는 관계로 주문하실 때 정확한 납기 확인이 가능합니다.

The post 발주 시, 제작 소요기간 appeared first on (주)엘피엠테크-LPMTECH.

]]>



스태틱믹서는 적용범위가 넓고, 각 현장마다 요구하는 사양이 다르기 때문에 재고를 보유하고 있지 않습니다.



보통 제작은 PM Series (2″, 6 element) 기준으로 10일정도 소요되며,

주문 시 생산라인 상태에 따라 변동 될 수 있는 관계로 주문하실 때 정확한 납기 확인이 가능합니다.



The post 발주 시, 제작 소요기간 appeared first on (주)엘피엠테크-LPMTECH.

]]> https://lpmtech.co.kr/faq-items/%eb%b0%9c%ec%a3%bc-%ec%8b%9c-%ec%a0%9c%ec%9e%91-%ec%86%8c%ec%9a%94%ea%b8%b0%ea%b0%84/feed/ 0 엘리먼트 길이 선정 방법 https://lpmtech.co.kr/faq-items/%ec%97%98%eb%a6%ac%eb%a8%bc%ed%8a%b8-%ea%b8%b8%ec%9d%b4-%ec%84%a0%ec%a0%95-%eb%b0%a9%eb%b2%95/ https://lpmtech.co.kr/faq-items/%ec%97%98%eb%a6%ac%eb%a8%bc%ed%8a%b8-%ea%b8%b8%ec%9d%b4-%ec%84%a0%ec%a0%95-%eb%b0%a9%eb%b2%95/#respond Thu, 20 Aug 2020 07:29:43 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=19250     일반적으로 1 Element (S type) 길이는 하우징 (배관) 사이즈에 비례하여 제작되기 때문에, Stianless steel, PVC, Sanitary 등 배관 재질에 따라 길이 변화가 있을 수 있습니다.   스태틱믹서 설치 허용 길이 등 유저 요청 및 현장상황에 특이사항이 있는 경우 검토 후 제작 가능여부를 안내 드리고 있습니다.

The post 엘리먼트 길이 선정 방법 appeared first on (주)엘피엠테크-LPMTECH.

]]>

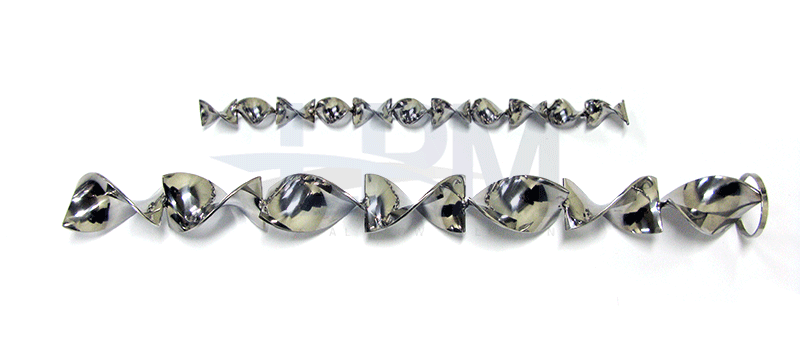

일반적으로 1 Element (S type) 길이는 하우징 (배관) 사이즈에 비례하여 제작되기 때문에,

Stianless steel, PVC, Sanitary 등 배관 재질에 따라 길이 변화가 있을 수 있습니다.



스태틱믹서 설치 허용 길이 등 유저 요청 및 현장상황에 특이사항이 있는 경우

검토 후 제작 가능여부를 안내 드리고 있습니다.

The post 엘리먼트 길이 선정 방법 appeared first on (주)엘피엠테크-LPMTECH.

]]> https://lpmtech.co.kr/faq-items/%ec%97%98%eb%a6%ac%eb%a8%bc%ed%8a%b8-%ea%b8%b8%ec%9d%b4-%ec%84%a0%ec%a0%95-%eb%b0%a9%eb%b2%95/feed/ 0 엘리먼트 수량 선정 방법 https://lpmtech.co.kr/faq-items/%ec%97%98%eb%a6%ac%eb%a8%bc%ed%8a%b8-element-%ec%88%98%eb%9f%89-%ec%84%a0%ec%a0%95-%eb%b0%a9%eb%b2%95/ Thu, 20 Aug 2020 07:21:11 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=19241     스태틱믹서 엘리먼트(Element)는 직접적으로 유체 혼합을 발생시키는 구조물 입니다. 엘리먼트 수가 늘어날수록 혼합도는 증대되지만 그로 인한 차압이 상승하므로, 한 개의 스태틱믹서에 몇 개의 엘리먼트가 장착되는지는 유체의 특성 및 사용환경을 검토하여 선정하게 됩니다.   일반적으로 S타입 엘리먼트 기준, 가스는 4 Element / 액체 (물 기준) 6 Element 이상 사용하는 것을 추천 드립니다.

The post 엘리먼트 수량 선정 방법 appeared first on (주)엘피엠테크-LPMTECH.

]]>

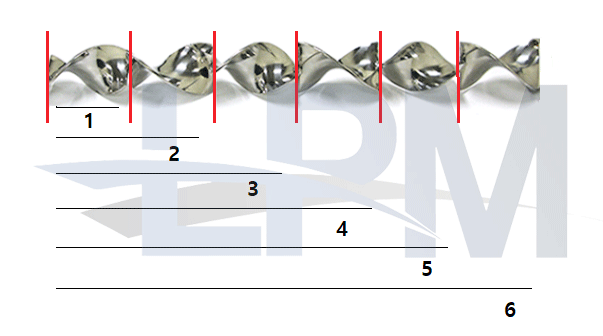

스태틱믹서 엘리먼트(Element)는 직접적으로 유체 혼합을 발생시키는 구조물 입니다.

엘리먼트 수가 늘어날수록 혼합도는 증대되지만 그로 인한 차압이 상승하므로,

한 개의 스태틱믹서에 몇 개의 엘리먼트가 장착되는지는 유체의 특성 및 사용환경을 검토하여 선정하게 됩니다.



일반적으로 S타입 엘리먼트 기준, 가스는 4 Element / 액체 (물 기준) 6 Element 이상 사용하는 것을 추천 드립니다.

The post 엘리먼트 수량 선정 방법 appeared first on (주)엘피엠테크-LPMTECH.

]]> 스테인리스 스틸 재질 선정 방법 https://lpmtech.co.kr/faq-items/%ec%8a%a4%ed%85%8c%ec%9d%b8%eb%a6%ac%ec%8a%a4-%ec%8a%a4%ed%8b%b8-%ec%9e%ac%ec%a7%88-%ec%84%a0%ec%a0%95-%eb%b0%a9%eb%b2%95/ Thu, 20 Aug 2020 05:32:44 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=19233     스테인리스 스틸은 스태틱믹서의 하우징과 커넥션, 엘리먼트에 가장 많이 사용되는 재질입니다. Stainless steel 304, 316, 316L은 강종 및 성질에 따라 사용이 분류됩니다.   보편적으로 하우징(배관), 커넥션(연결부), 엘리먼트는 동일 재질로 선정되지만 유저의 요청이 있는 경우에는 각기 다른 재질로 제작하는 경우도 있습니다.   Stainless steel의 자세한 분류는 아래 링크를 참고해주시기 바랍니다. (아래 이미지를 클릭하시면 해당 페이지로 [...]

The post 스테인리스 스틸 재질 선정 방법 appeared first on (주)엘피엠테크-LPMTECH.

]]>



스테인리스 스틸은 스태틱믹서의 하우징과 커넥션, 엘리먼트에 가장 많이 사용되는 재질입니다.

Stainless steel 304, 316, 316L은 강종 및 성질에 따라 사용이 분류됩니다.



보편적으로 하우징(배관), 커넥션(연결부), 엘리먼트는 동일 재질로 선정되지만

유저의 요청이 있는 경우에는 각기 다른 재질로 제작하는 경우도 있습니다.



Stainless steel의 자세한 분류는 아래 링크를 참고해주시기 바랍니다.

(아래 이미지를 클릭하시면 해당 페이지로 이동됩니다.)





The post 스테인리스 스틸 재질 선정 방법 appeared first on (주)엘피엠테크-LPMTECH.

]]> 제작 시, 진행되는 테스트 및 따로 발급 받을 수 있는 인증서가 있나요? https://lpmtech.co.kr/faq-items/%ec%a0%9c%ec%9e%91-%ec%8b%9c-%ec%a7%84%ed%96%89%eb%90%98%eb%8a%94-%ed%85%8c%ec%8a%a4%ed%8a%b8-%eb%b0%8f-%eb%94%b0%eb%a1%9c-%eb%b0%9c%ea%b8%89-%eb%b0%9b%ec%9d%84-%ec%88%98-%ec%9e%88%eb%8a%94-%ec%9d%b8/ https://lpmtech.co.kr/faq-items/%ec%a0%9c%ec%9e%91-%ec%8b%9c-%ec%a7%84%ed%96%89%eb%90%98%eb%8a%94-%ed%85%8c%ec%8a%a4%ed%8a%b8-%eb%b0%8f-%eb%94%b0%eb%a1%9c-%eb%b0%9c%ea%b8%89-%eb%b0%9b%ec%9d%84-%ec%88%98-%ec%9e%88%eb%8a%94-%ec%9d%b8/#respond Tue, 19 Apr 2022 06:35:15 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=20786     테스트에 대한 별도 요청사항이 없는 경우에는, 설계와 제작 동일 유무를 판단할 수 있는 도면 및 Dimension check report가 기본 제공됩니다. ​   추가로 진행 가능한 테스트는 수압테스트 및 비파괴 검사가 있습니다. ​   1) 수압테스트란? 스태틱믹서의 입/출구를 밀봉한 후, 설계 압력 1.5배 이상의 수압을 채운 후 30분 이상 계류시키는 방법으로 Leak 유무를 판단합니다. [...]

The post 제작 시, 진행되는 테스트 및 따로 발급 받을 수 있는 인증서가 있나요? appeared first on (주)엘피엠테크-LPMTECH.

]]>



테스트에 대한 별도 요청사항이 없는 경우에는,

설계와 제작 동일 유무를 판단할 수 있는 도면 및 Dimension check report가 기본 제공됩니다.

​



추가로 진행 가능한 테스트는 수압테스트 및 비파괴 검사가 있습니다.

​



1) 수압테스트란?

스태틱믹서의 입/출구를 밀봉한 후,

설계 압력 1.5배 이상의 수압을 채운 후 30분 이상 계류시키는 방법으로 Leak 유무를 판단합니다.

​

​

​

2) 비파괴 검사란?

용접 부분에 방사선 촬영 또는 약품을 도포하여 Leak 유무를 판단합니다.

비파괴 검사는 고압용 스태틱믹서 또는 자켓믹서 등에 주로 사용됩니다.





​





상기 테스트 성적서 이외에 발행 가능한 인증서는

스태틱믹서 제작에 사용되는 원자재 (파이프, 강판, 플랜지, 패럴 등)의 원소재 성적서입니다.

​

국산 또는 동등 이상의 재질 사용에 대한 확인이 필요한 경우 사용되며,

주로 재질 부적합으로 인한 폭발이 가능한 발전소, 화학공장 등에서 주로 요청됩니다.



The post 제작 시, 진행되는 테스트 및 따로 발급 받을 수 있는 인증서가 있나요? appeared first on (주)엘피엠테크-LPMTECH.

]]> https://lpmtech.co.kr/faq-items/%ec%a0%9c%ec%9e%91-%ec%8b%9c-%ec%a7%84%ed%96%89%eb%90%98%eb%8a%94-%ed%85%8c%ec%8a%a4%ed%8a%b8-%eb%b0%8f-%eb%94%b0%eb%a1%9c-%eb%b0%9c%ea%b8%89-%eb%b0%9b%ec%9d%84-%ec%88%98-%ec%9e%88%eb%8a%94-%ec%9d%b8/feed/ 0 제품 보관조건이나 사용 기한이 따로 있나요? https://lpmtech.co.kr/faq-items/%ec%a0%9c%ed%92%88-%eb%b3%b4%ea%b4%80%ec%a1%b0%ea%b1%b4%ec%9d%b4%eb%82%98-%ec%82%ac%ec%9a%a9-%ea%b8%b0%ed%95%9c%ec%9d%b4-%eb%94%b0%eb%a1%9c-%ec%9e%88%eb%82%98%ec%9a%94/ https://lpmtech.co.kr/faq-items/%ec%a0%9c%ed%92%88-%eb%b3%b4%ea%b4%80%ec%a1%b0%ea%b1%b4%ec%9d%b4%eb%82%98-%ec%82%ac%ec%9a%a9-%ea%b8%b0%ed%95%9c%ec%9d%b4-%eb%94%b0%eb%a1%9c-%ec%9e%88%eb%82%98%ec%9a%94/#respond Tue, 19 Apr 2022 06:41:32 +0000 https://lpmtech.co.kr/?post_type=avada_faq&p=20794   ​스태틱믹서 (Static mixer)는 사용 후 휴지 기간 동안 세척 후 건조 보관을 기본으로 합니다. ​ ​ 사용 기한은 특별히 정해져있지 않습니다. 유체에 금속 재질을 마모시키는 성분이나 부식을 유발하는 성분이 없는 이상 영구적 사용이 가능합니다. ​ 간혹 배관 내부에 해머링 현상이나 배관에서 발생하는 진동으로 인한 용접부 탈락 등 파손이 발생할 수 있으나, 해당 증상은 익스펜션 [...]

The post 제품 보관조건이나 사용 기한이 따로 있나요? appeared first on (주)엘피엠테크-LPMTECH.

]]>

​스태틱믹서 (Static mixer)는 사용 후 휴지 기간 동안 세척 후 건조 보관을 기본으로 합니다.

​

​

사용 기한은 특별히 정해져있지 않습니다.

유체에 금속 재질을 마모시키는 성분이나 부식을 유발하는 성분이 없는 이상 영구적 사용이 가능합니다.

​

간혹 배관 내부에 해머링 현상이나 배관에서 발생하는 진동으로 인한 용접부 탈락 등 파손이 발생할 수 있으나,

해당 증상은 익스펜션 조인트 등을 사용하여 완화할 수 있습니다.

​
