CMS (Central Monitoring System)

1. CMS 적용 목적

   : 공장 및 연구소 내 분리 설치되어 있는 가스 공급, 제어, 안전 장비의 동작 상태를 모아서 확인할 수 있는 시스템

2. CMS 적용 범위

   : 현장 상황에 따라 Analog to Digital / Analog Direct / Digital Direct 등 연결 방식 결정

     (* KGS 인증 가스캐비넷 (Gas cabinet) / VMB / BSGS / Remote panel / Gas detector / Flow meter / Pressure transmitter etc.)

  1) Gas cabinet & BSGS

     : 가스 저장실 전체 가스캐비넷 (Gas cabinet) 개별 Fully Automatic Stand Alone 동작이 가능하도록, 독립 PLC 및 터치 판넬을 장착하여 동작 상황 모니터링

  2) VMB

     : 가스 유량, 압력 제어, 혼합 및 온도 기능으로 테스트에 사용되는 가스를 공급하며, 테스트 진행에 대한 가스별 사용량 데이터 로그 및 그래프 출력

  3) Gas detector

     : 가스 상,하한 경보 발생 시 Dry contact, Analog signal 연결로 현재 가스 농도 및 알람 동작 모니터링

     (* 경보 발생 상황인 경우, 장비에 따라 Interlock을 통한 Power off 및 주요 밸브 차단 가능)

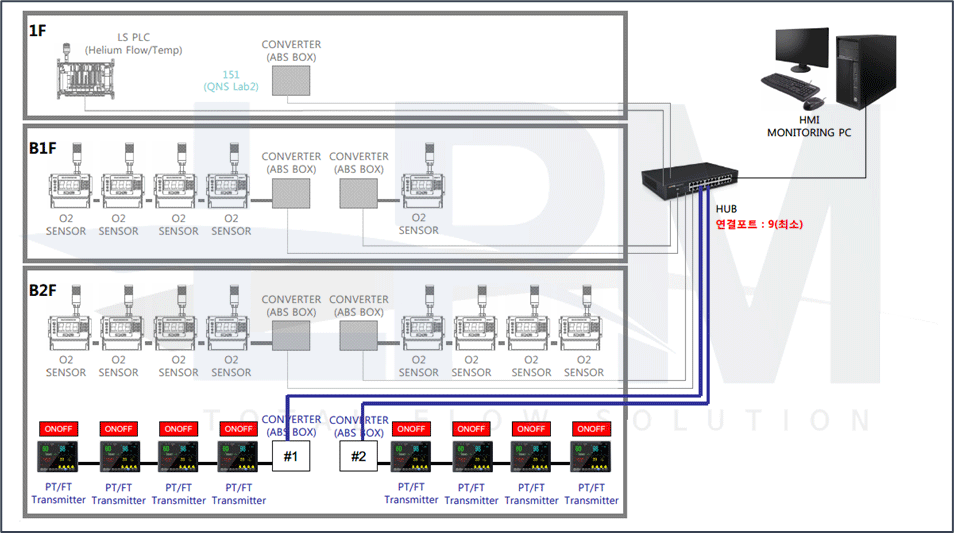

3. CMS 구성 _ 건물 내·외부 연결 예시

   » 개별 시스템의 입·출력 신호는 중간 Hub를 통하여 연결

   » HUB로 취합된 신호는 PLC를 거쳐 중앙 모니터링 시스템으로 전송

   » CMS는 개별 시스템을 감시, 제어, 동작할 수 있으며,

      전체 공정 중 한 포인트라도 위험이 감지되는 경우 전체 시스템 동작 정지 됨

   » PC 및 중앙 모니터 이외에 LOT를 사용하여 모바일을 통한 모니터링 가능

   » 시스템 외 가스감지기, CW FLOW METER 등

      단일 신호는 별도의 컨버터를 사용하여 디지털 신호로 변환 후 연결

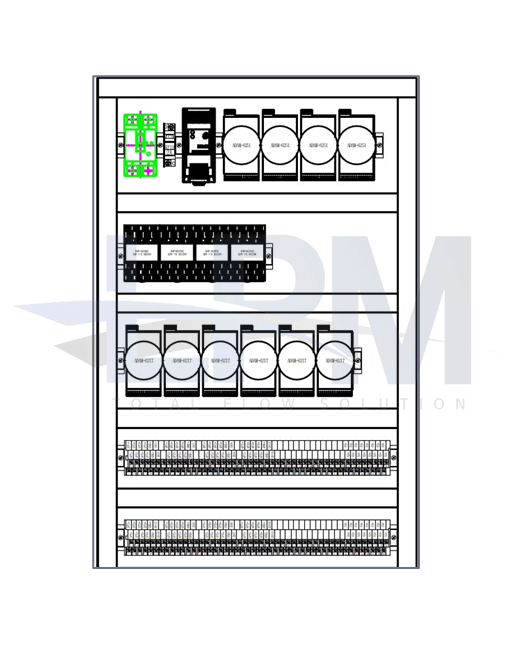

      (* Analog signal converting 관련 위 도면 참조)

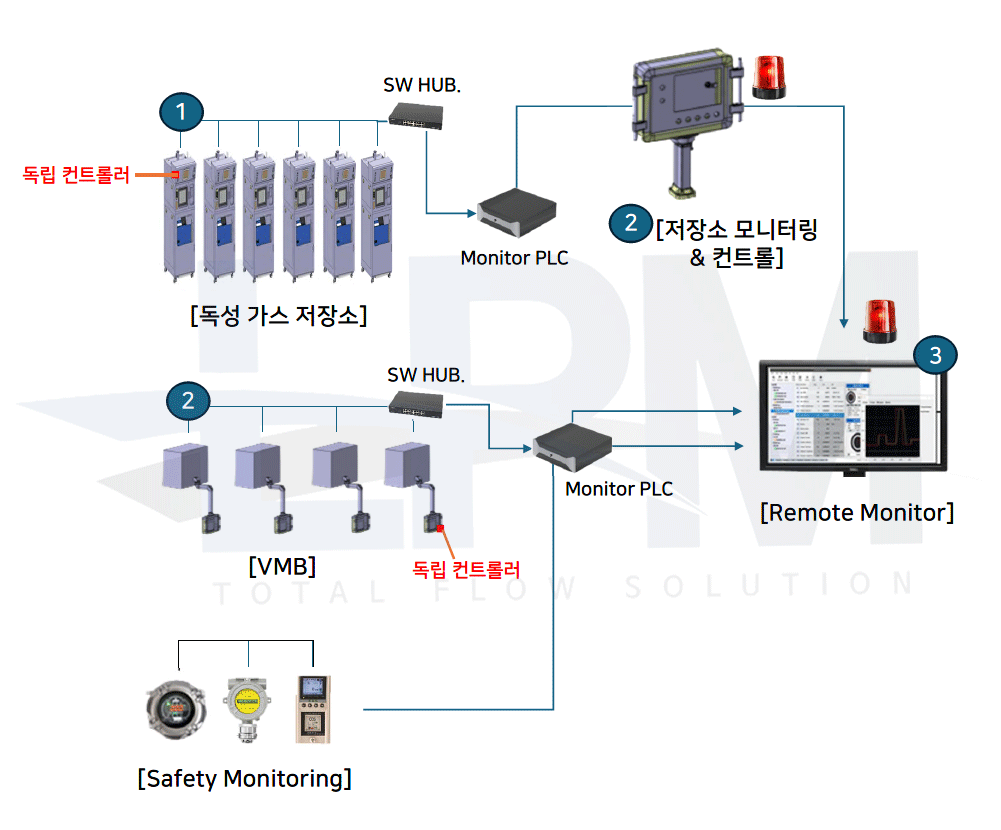

4. CMS 연동 제어 개략도
