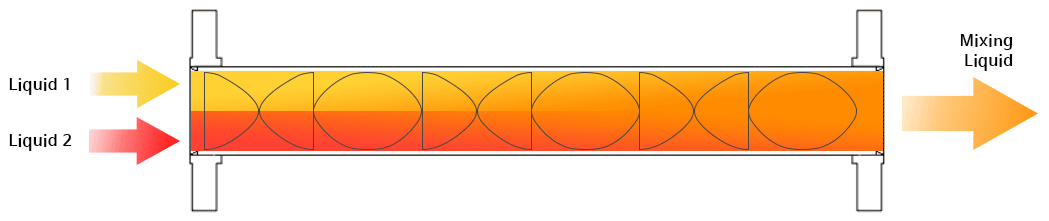

✓ Static mixer (Line mixer) 란?

✓ Element 란?

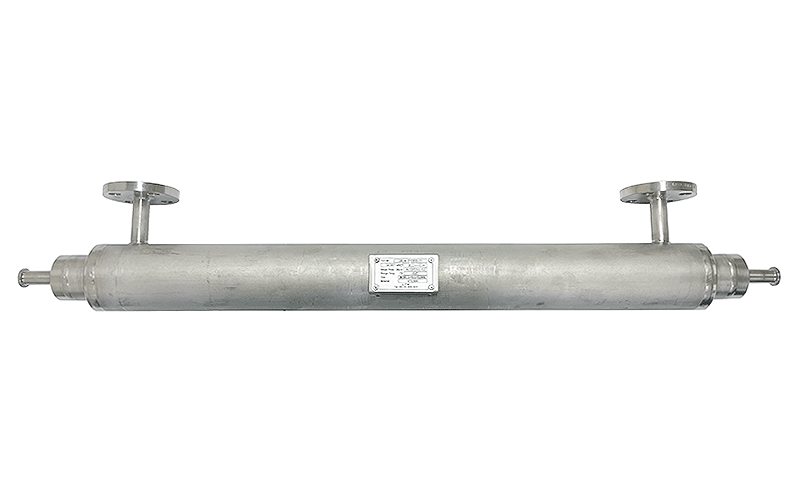

JM 시리즈는 스태틱믹서 (Static mixer) 외부에 히팅/쿨링 라인을 추가하여, 별도의 열교환기 없이 혼합유체의 목표 온도를 조절할 수 있는 제품입니다.

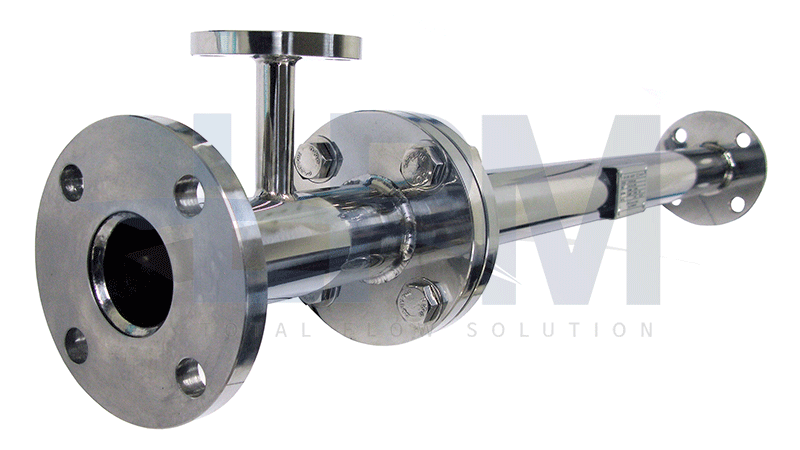

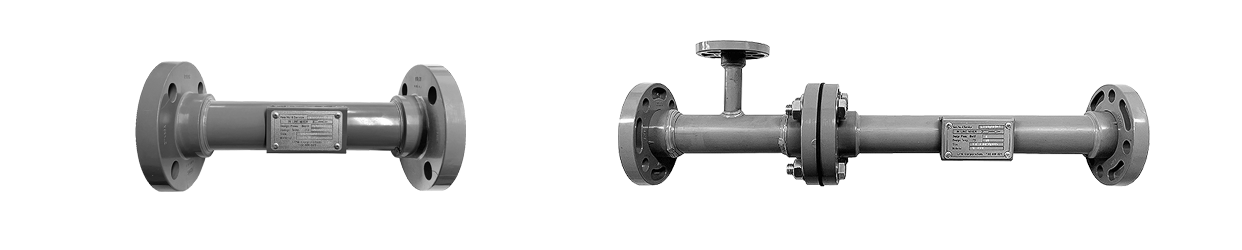

TM Series 제외 모든 제품은 Sub inlet을 추가하여 제작 가능합니다.

(TM Series는 Fitting을 사용하여 라인 추가 가능)

* Sub inlet 사이즈는 Main inlet보다 작거나 동일한 경우에만 제작 가능

특징

» 유체의 특성에 맞추어 재질 선택 가능

» 설치 장소에 따라 길이 연장, 단축 가능

적용분야

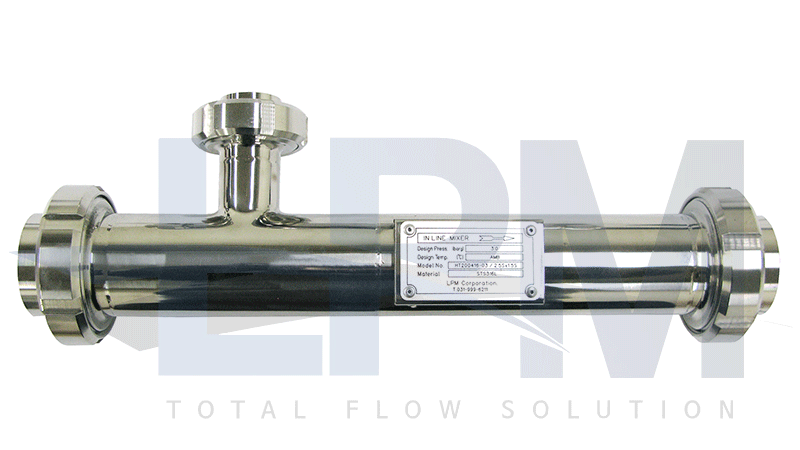

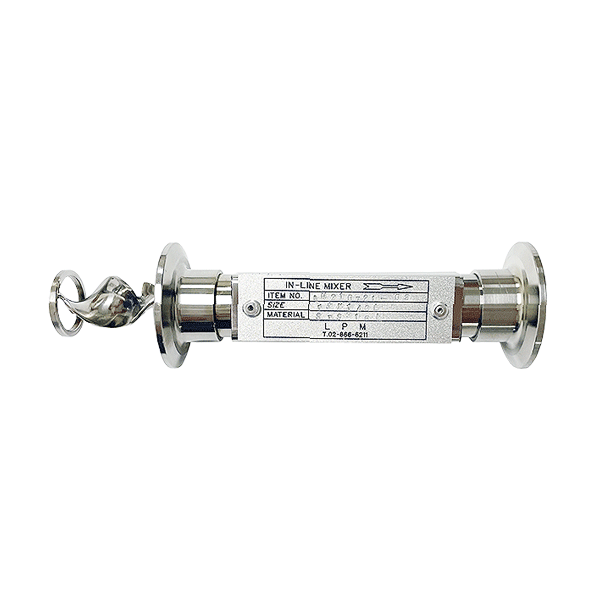

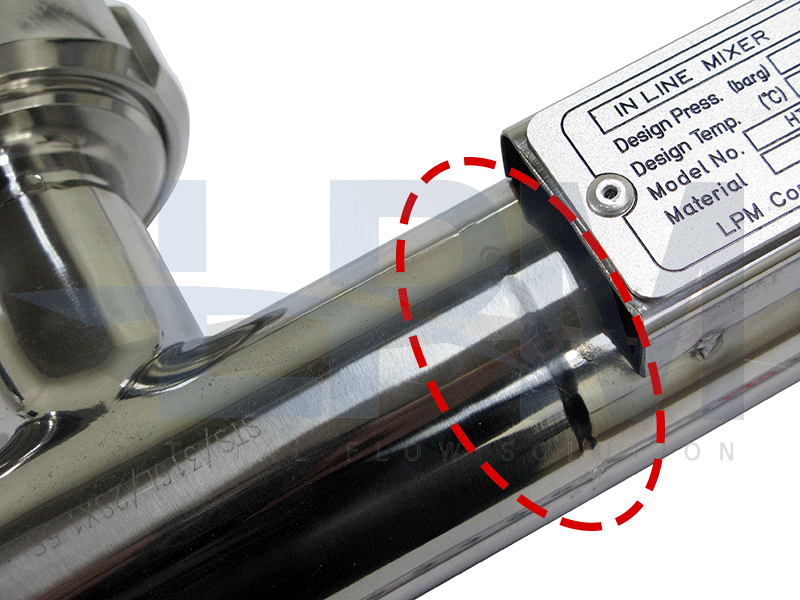

Sanitary Static mixer는 일반 배관 사이즈로 기존 설치 배관에 쉽게 추가설치 가능한 제품입니다.

     1) 사이즈 : 1S ~ 4S

     2) 재질 : 304, 316L Stainless steel, etc.

                  (하우징 및 엘리먼트 재질 별도 선택 가능)

     3) 적용분야 : Food industry, Medical & Cosmetic product line, Clean line, etc.

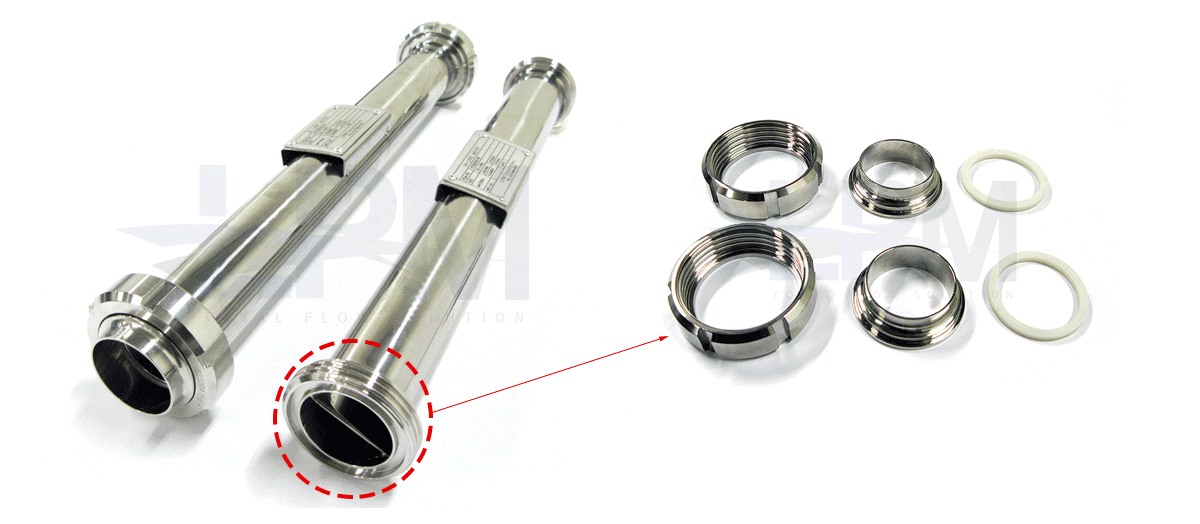

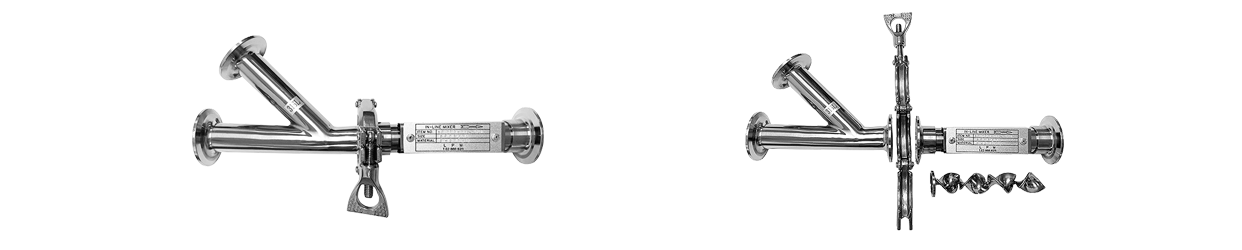

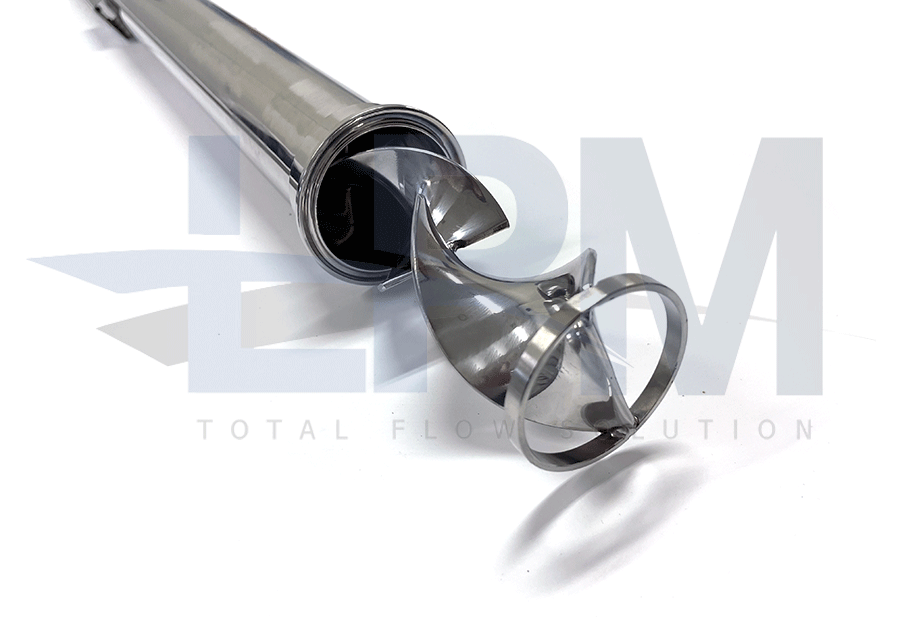

* 상기 이미지와 같이 사양에 따라 Sub inlet 추가 및 Element 분리형으로 제작 가능합니다.

[FAQ]

 1. Stainless steel 재질 선정 방법

     : Stainless steel은 스태틱믹서의 하우징과 커넥션, 엘리먼트에 가장 많이 사용되는 재질입니다.

       Stainless Steel 304, 316, 316L은 강종 및 성질에 따라 사용이 분류됩니다.

​

      보편적으로 하우징(배관), 커넥션(연결부), 엘리먼트는 동일 재질로 선정되지만,

      유저의 요청이 있는 경우에는 각기 다른 재질로 제작하는 경우도 있습니다.

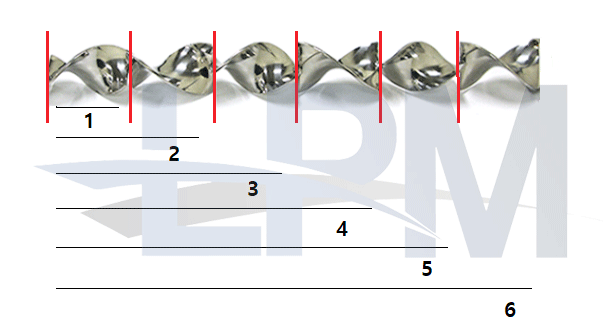

 2. 엘리먼트 (Element) 수량 선정 방법

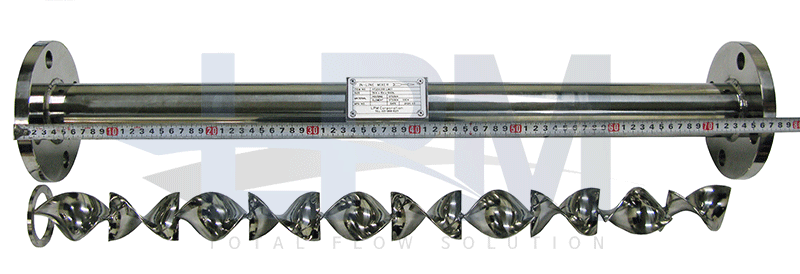

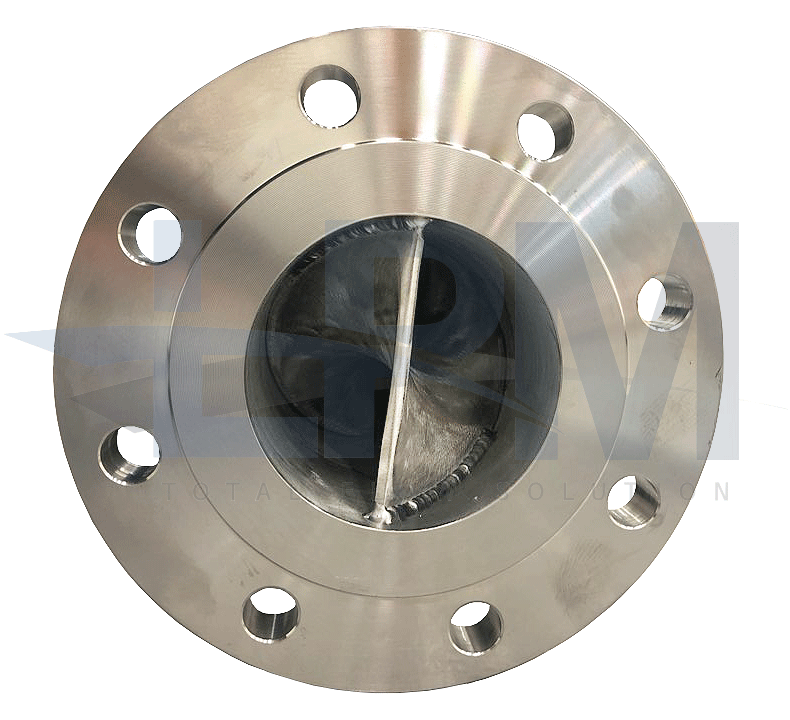

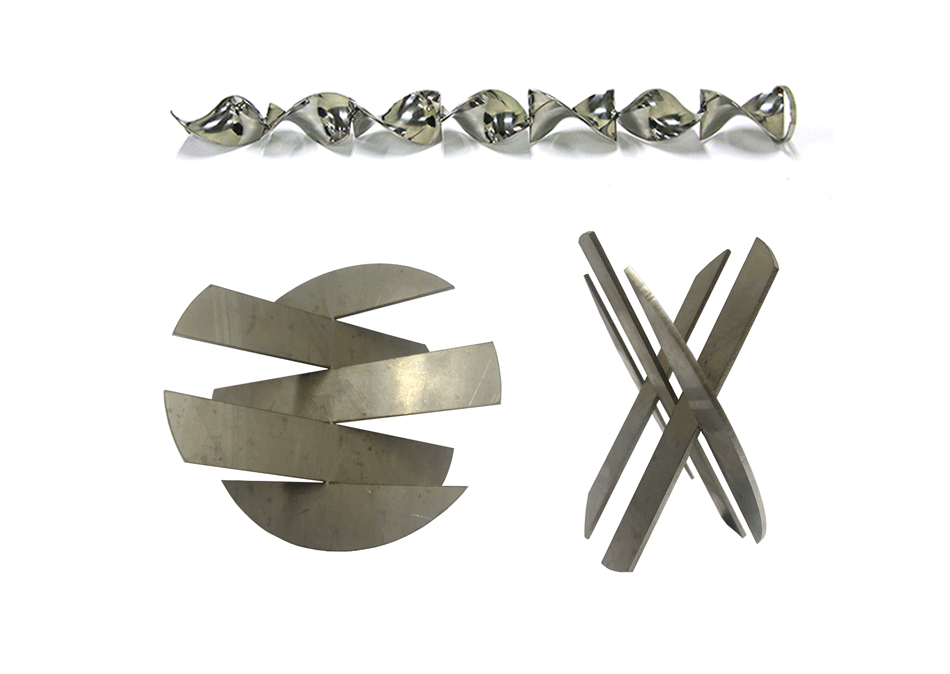

​     : 스태틱믹서 엘리먼트(Element)는 직접적으로 유체 혼합을 발생시키는 구조물 입니다.

       엘리먼트 수가 늘어날수록 혼합도는 증대되지만 그로 인한 차압이 상승하므로,

       한 개의 스태틱믹서에 몇 개의 엘리먼트가 장착되는지는 유체의 특성 및 사용환경을 검토하여 선정​하게 됩니다.

​

       일반적으로 S타입 엘리먼트 기준, 가스는 4 element / 액체(물 기준) 6 element 이상 사용하는 것을 추천드립니다.

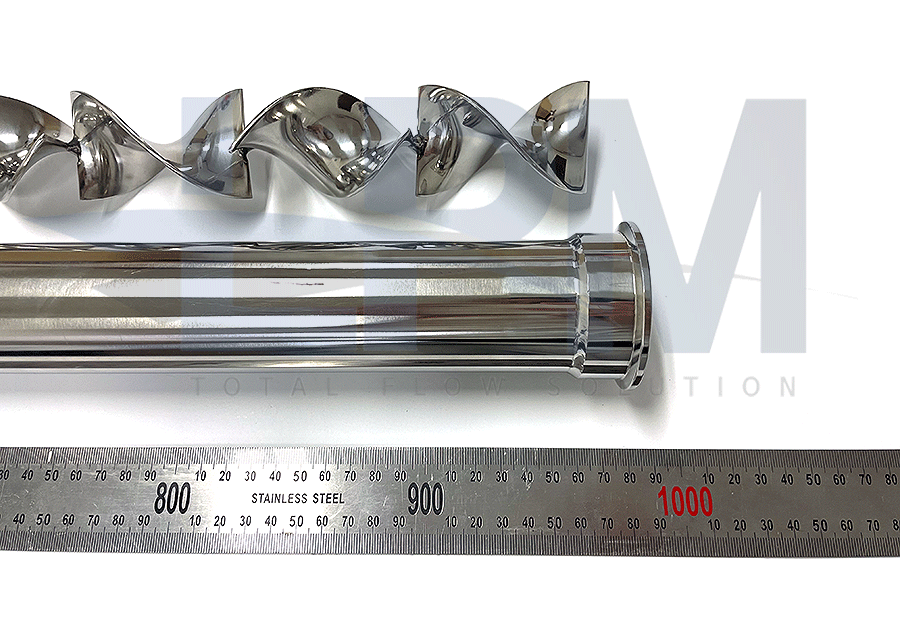

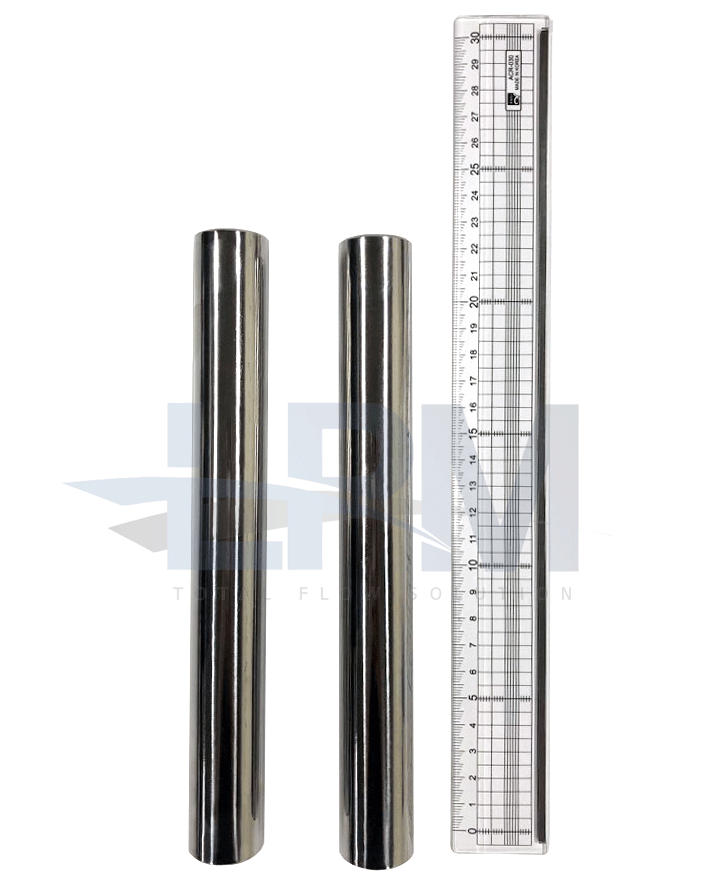

 3. 엘리먼트 (Element) 길이 선정 방법

​     : 일반적으로 1Element (S Type) 길이는 하우징(배관) 사이즈에 비례하여 제작되기 때문에,

       Stainless steel, PVC, Sanitary 등 배관 재질에 따라 길이 변화가 있을 수 있습니다.

​

       스태틱믹서 설치 허용길이 등 유저 요청 및 현장상황에 특이사항이 있는 경우, 검토 후 제작 가능여부를 안내 드리고 있습니다.

​

 4. 발주 시, 제작 소요기간

​     : 스태틱믹서는 적용범위가 넓고, 각 현장마다 요구하는 사양이 다르기 때문에 재고를 보유하고 있지 않습니다.

​       보통 제작은 PM Series (2″, 6 element) 기준으로 10일정도 소요되며, 주문 시 생산라인 상태에 따라 변동 될 수 있는 관계로

       주문하실 때 정확한 납기확인이 가능합니다.

 5. 견적 요청 시, 필수 확인 사양

​     : 스태틱믹서의 사이즈, 엘리먼트 수, 커넥션, 재질 등 기본정보를 알고 계신 경우, 당사 Ordering Code 를 참고하시어 견적 요청을 하실 수 있습니다.

       (Ordering Code는 카달로그 및 제품사양 탭에서 확인 가능합니다.)

​       만약 사양을 확정하지 못하셨거나 검토 후 설계가 필요한 경우, 아래 사항에 대한 정보를 확인해주시면 제품 견적 및 설계가 가능합니다.

      1) 유체 : Static mixer는 2종 이상 유체혼합을 목표로 하는 장치로, 정확한 재질 선정을 위하여 유체 종류 확인이 필요합니다.

          – 기체 + 기체 : N2 + CO

          – 액체 + 액체 : NaOCl + Wasted water

          – 기체 + 액체 : CO2 + Water

      2) 유량 : 배관사이즈 확인 및 혼합도 검토를 위한 유량 및 압력 정보가 필요합니다.

          – N2 900ccm / 1kg / cm2G + CO 100ccm / 1.5kg / cm2G

          – 12% NaOCl 10lpm / 2bar + Wasted water 30m3/h / 1bar

          – 기체+ 액체 : CO2 20lpm / 3kg / cm2G + Water 300lpm / 2kg/cm2G

      3) 사용온도

      4) 설치 예정 배관 사이즈 및 재질

          – N2 3/8″ + CO 1/4″ (Stainless steel 316L)

          – 12% NaOCl 20A + Wasted water 150A (CPVC)

          – CO2 15A + Water 2.5S (Stainless steel 304)

      5) 커넥션 사이즈 및 규격

          현장 설치라인에 스태틱믹서를 체결하기 위하여 End connections 종류 및 규격 확인이 필요합니다.

          커넥션은 Flange, Ferrule, Male/Female thread, 용접용 Pipe end 등이 주로 사용되며 기타 제품은 협의 후 제작 가능합니다.

          – N2 3/8″ PT Female connection + CO 1/4″ Lok fitting

          – 12% NaOCl 20A KS SOFF + Wasted water 150A ANSI 150# SORF

          – CO2 15A PT Male thread + Water 2.5S Ferrule

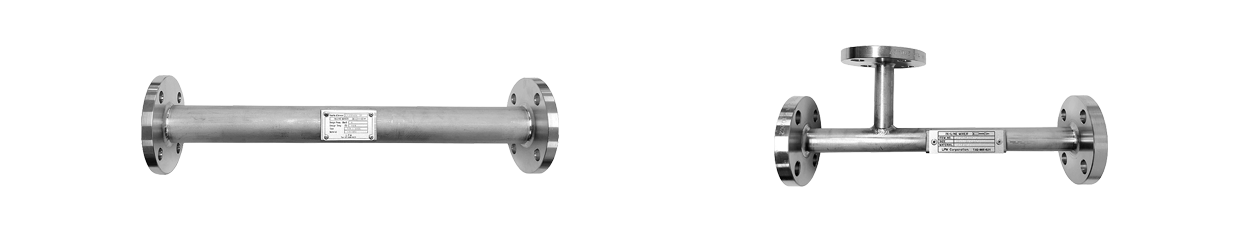

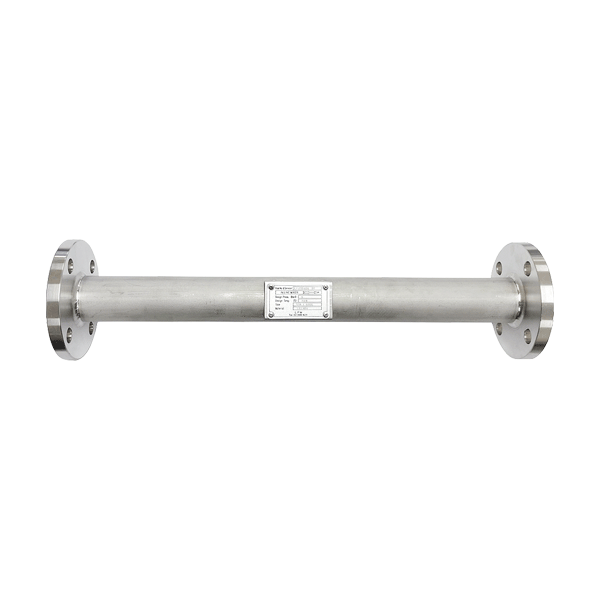

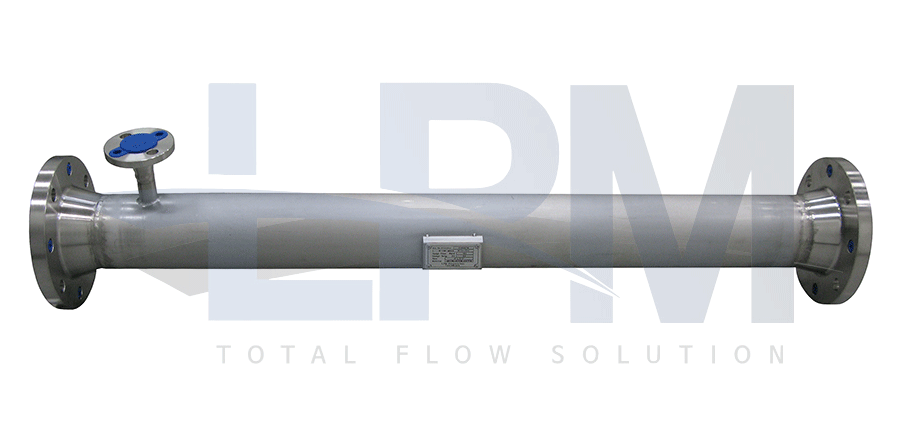

Pipe Static mixer는 일반 배관 사이즈로 기존 설치 배관에 쉽게 추가설치 가능한 제품입니다.

     1) 사이즈 : 15A ~ 300A

     2) 재질 : 304, 316L Stainless steel, Carbon steel

                  (하우징 및 엘리먼트 재질 별도 선택 가능)

     3) 적용분야 : Chemical line, Wasted water, Plant line, Oil line, etc.

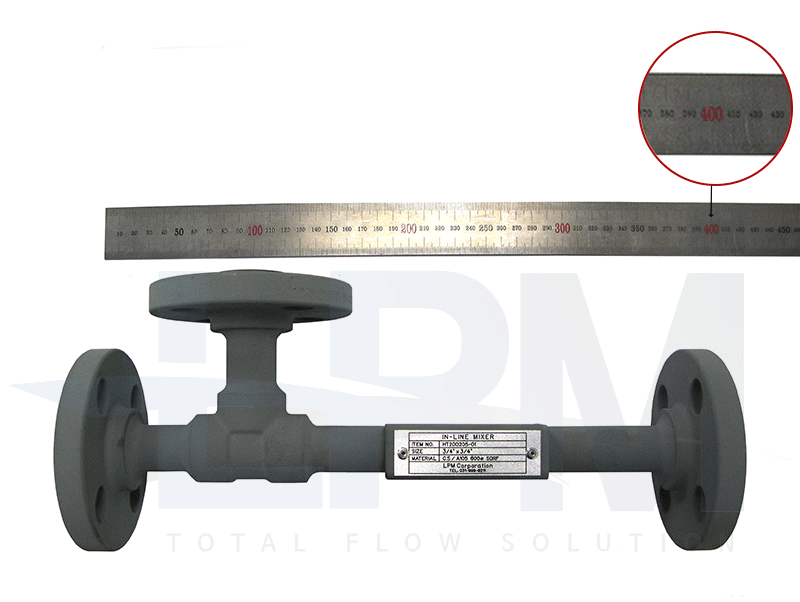

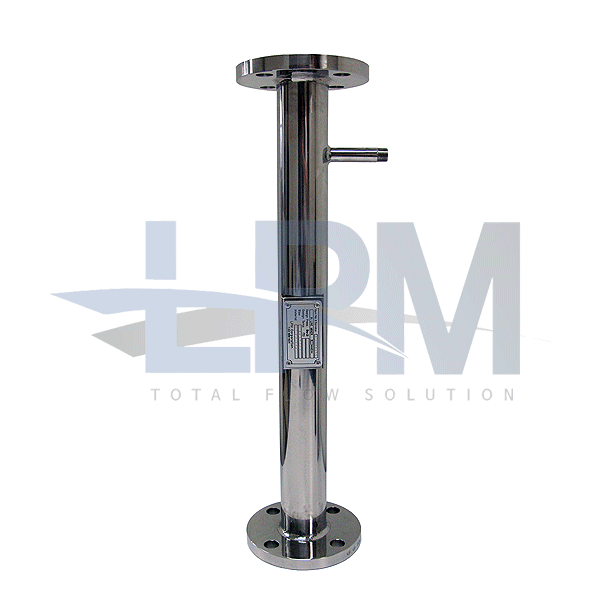

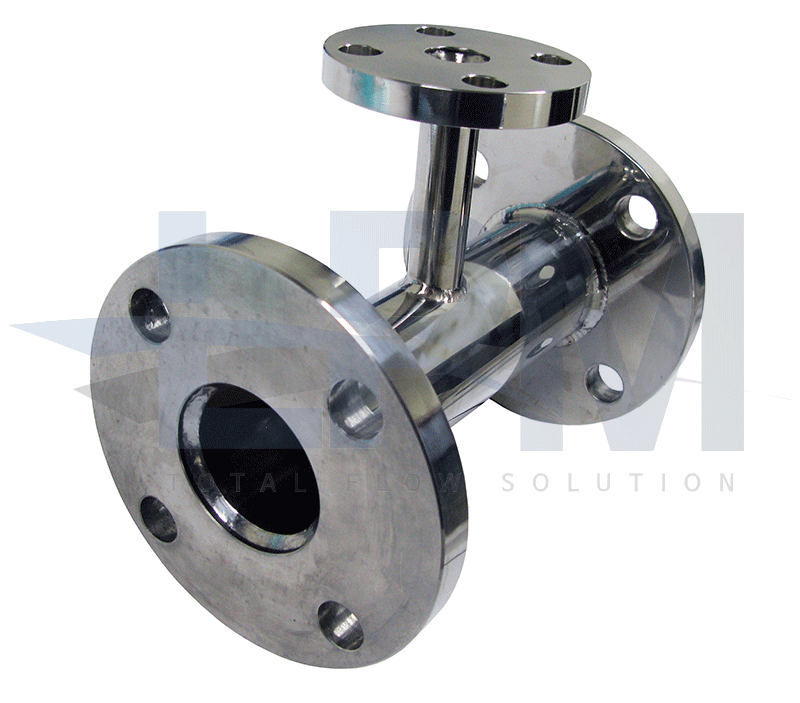

* 상기 이미지와 같이 사양에 따라 Sub inlet 추가 가능합니다.

[FAQ]

 1. Stainless steel 재질 선정 방법

     : Stainless steel은 스태틱믹서의 하우징과 커넥션, 엘리먼트에 가장 많이 사용되는 재질입니다.

       Stainless Steel 304, 316, 316L은 강종 및 성질에 따라 사용이 분류됩니다.

​

      보편적으로 하우징(배관), 커넥션(연결부), 엘리먼트는 동일 재질로 선정되지만,

      유저의 요청이 있는 경우에는 각기 다른 재질로 제작하는 경우도 있습니다.

 2. 엘리먼트 (Element) 수량 선정 방법

​     : 스태틱믹서 엘리먼트(Element)는 직접적으로 유체 혼합을 발생시키는 구조물 입니다.

       엘리먼트 수가 늘어날수록 혼합도는 증대되지만 그로 인한 차압이 상승하므로,

       한 개의 스태틱믹서에 몇 개의 엘리먼트가 장착되는지는 유체의 특성 및 사용환경을 검토하여 선정​하게 됩니다.

​

       일반적으로 S타입 엘리먼트 기준, 가스는 4 element / 액체(물 기준) 6 element 이상 사용하는 것을 추천드립니다.

 3. 엘리먼트 (Element) 길이 선정 방법

​     : 일반적으로 1Element (S Type) 길이는 하우징(배관) 사이즈에 비례하여 제작되기 때문에,

       Stainless steel, PVC, Sanitary 등 배관 재질에 따라 길이 변화가 있을 수 있습니다.

​

       스태틱믹서 설치 허용길이 등 유저 요청 및 현장상황에 특이사항이 있는 경우, 검토 후 제작 가능여부를 안내 드리고 있습니다.

​

 4. 발주 시, 제작 소요기간

​     : 스태틱믹서는 적용범위가 넓고, 각 현장마다 요구하는 사양이 다르기 때문에 재고를 보유하고 있지 않습니다.

​       보통 제작은 PM Series (2″, 6 element) 기준으로 10일정도 소요되며, 주문 시 생산라인 상태에 따라 변동 될 수 있는 관계로

       주문하실 때 정확한 납기확인이 가능합니다.

 5. 견적 요청 시, 필수 확인 사양

​     : 스태틱믹서의 사이즈, 엘리먼트 수, 커넥션, 재질 등 기본정보를 알고 계신 경우, 당사 Ordering Code 를 참고하시어 견적 요청을 하실 수 있습니다.

       (Ordering Code는 카달로그 및 제품사양 탭에서 확인 가능합니다.)

​       만약 사양을 확정하지 못하셨거나 검토 후 설계가 필요한 경우, 아래 사항에 대한 정보를 확인해주시면 제품 견적 및 설계가 가능합니다.

      1) 유체 : Static mixer는 2종 이상 유체혼합을 목표로 하는 장치로, 정확한 재질 선정을 위하여 유체 종류 확인이 필요합니다.

          – 기체 + 기체 : N2 + CO

          – 액체 + 액체 : NaOCl + Wasted water

          – 기체 + 액체 : CO2 + Water

      2) 유량 : 배관사이즈 확인 및 혼합도 검토를 위한 유량 및 압력 정보가 필요합니다.

          – N2 900ccm / 1kg / cm2G + CO 100ccm / 1.5kg / cm2G

          – 12% NaOCl 10lpm / 2bar + Wasted water 30m3/h / 1bar

          – 기체+ 액체 : CO2 20lpm / 3kg / cm2G + Water 300lpm / 2kg/cm2G

      3) 사용온도

      4) 설치 예정 배관 사이즈 및 재질

          – N2 3/8″ + CO 1/4″ (Stainless steel 316L)

          – 12% NaOCl 20A + Wasted water 150A (CPVC)

          – CO2 15A + Water 2.5S (Stainless steel 304)

      5) 커넥션 사이즈 및 규격

          현장 설치라인에 스태틱믹서를 체결하기 위하여 End connections 종류 및 규격 확인이 필요합니다.

          커넥션은 Flange, Ferrule, Male/Female thread, 용접용 Pipe end 등이 주로 사용되며 기타 제품은 협의 후 제작 가능합니다.

          – N2 3/8″ PT Female connection + CO 1/4″ Lok fitting

          – 12% NaOCl 20A KS SOFF + Wasted water 150A ANSI 150# SORF

          – CO2 15A PT Male thread + Water 2.5S Ferrule

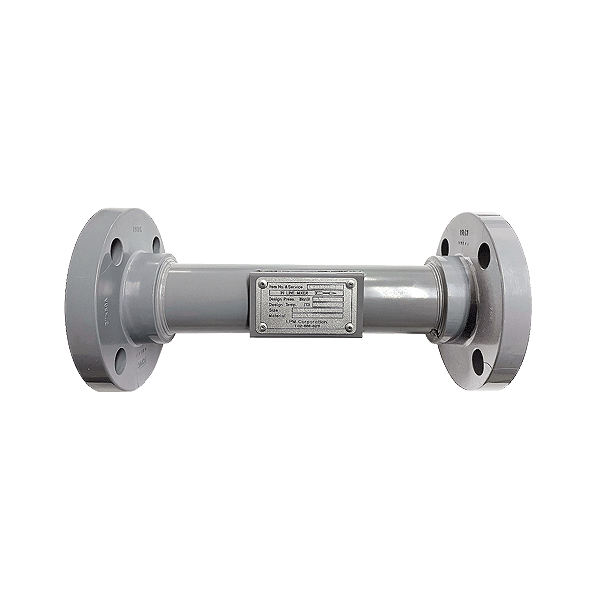

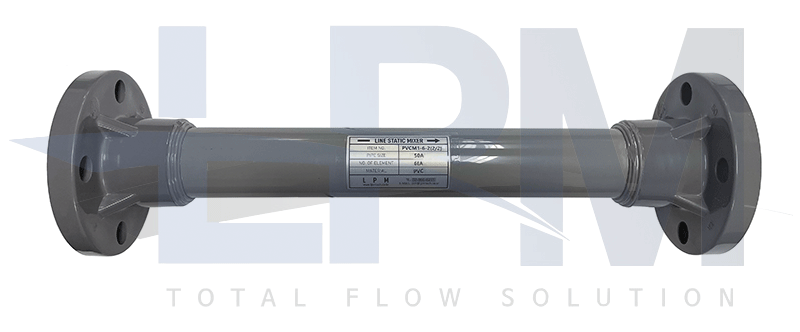

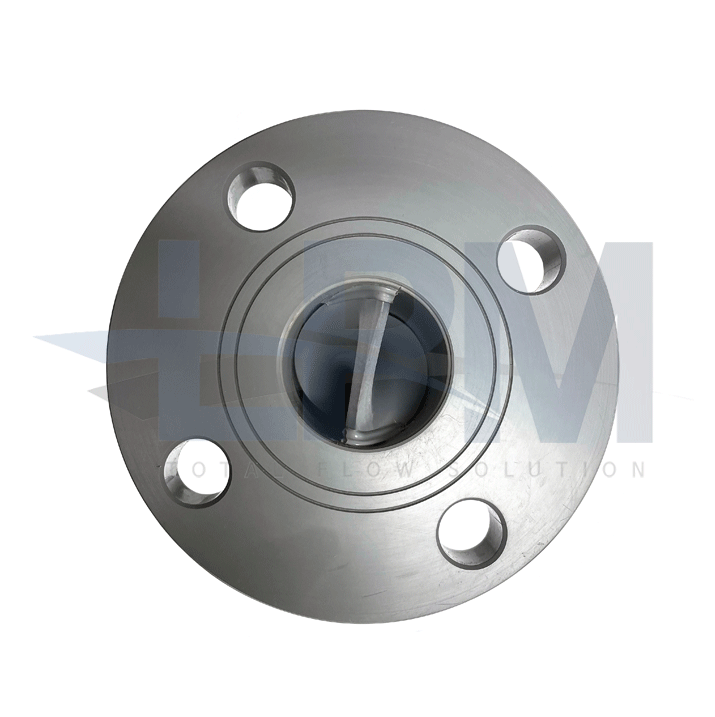

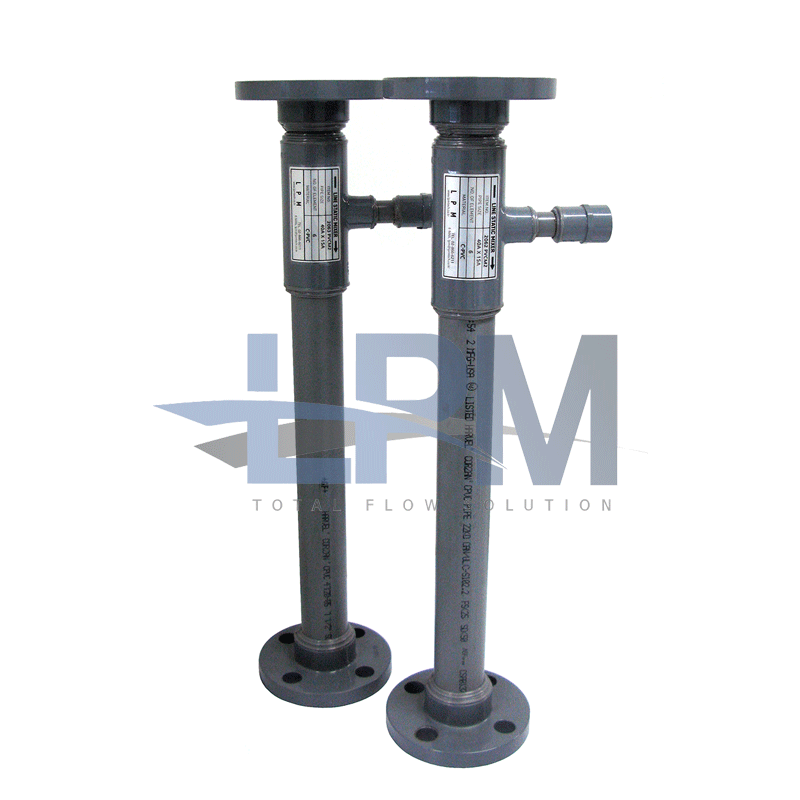

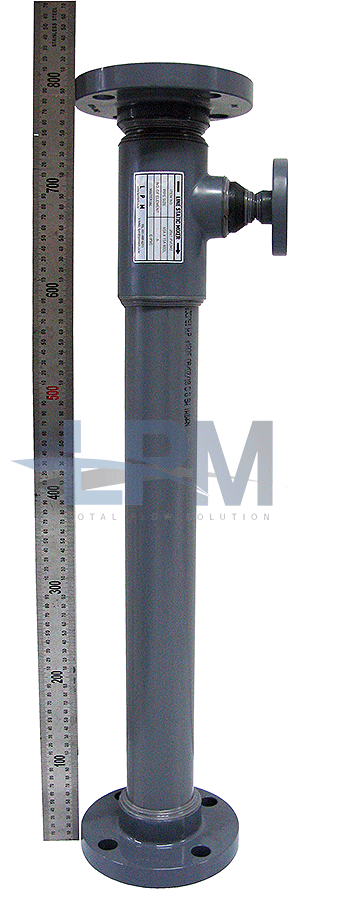

PVC Static mixer는 금속 재질에 비해 내식성, 내부식성이 우수하여 Anti corrosive가 요구되는 라인에 적합한 제품입니다.

     1) 사이즈 : 1/2″ ~ 6″

     2) 재질 : PVC, CPVC, UPVC

                  (하우징 및 엘리먼트 재질 별도 선택 가능)

     3) 적용분야 : Water treatment line, Chemical blending, Polymer blending, PH Control, Anti corrosive, etc.

* 상기 이미지와 같이 사양에 따라 Sub inlet 추가 가능합니다.

[FAQ]

 1. Stainless steel 재질 선정 방법

     : Stainless steel은 스태틱믹서의 하우징과 커넥션, 엘리먼트에 가장 많이 사용되는 재질입니다.

       Stainless Steel 304, 316, 316L은 강종 및 성질에 따라 사용이 분류됩니다.

​

      보편적으로 하우징(배관), 커넥션(연결부), 엘리먼트는 동일 재질로 선정되지만,

      유저의 요청이 있는 경우에는 각기 다른 재질로 제작하는 경우도 있습니다.

 2. 엘리먼트 (Element) 수량 선정 방법

​     : 스태틱믹서 엘리먼트(Element)는 직접적으로 유체 혼합을 발생시키는 구조물 입니다.

       엘리먼트 수가 늘어날수록 혼합도는 증대되지만 그로 인한 차압이 상승하므로,

       한 개의 스태틱믹서에 몇 개의 엘리먼트가 장착되는지는 유체의 특성 및 사용환경을 검토하여 선정​하게 됩니다.

​

       일반적으로 S타입 엘리먼트 기준, 가스는 4 element / 액체(물 기준) 6 element 이상 사용하는 것을 추천드립니다.

 3. 엘리먼트 (Element) 길이 선정 방법

​     : 일반적으로 1Element (S Type) 길이는 하우징(배관) 사이즈에 비례하여 제작되기 때문에,

       Stainless steel, PVC, Sanitary 등 배관 재질에 따라 길이 변화가 있을 수 있습니다.

​

       스태틱믹서 설치 허용길이 등 유저 요청 및 현장상황에 특이사항이 있는 경우, 검토 후 제작 가능여부를 안내 드리고 있습니다.

​

 4. 발주 시, 제작 소요기간

​     : 스태틱믹서는 적용범위가 넓고, 각 현장마다 요구하는 사양이 다르기 때문에 재고를 보유하고 있지 않습니다.

​       보통 제작은 PM Series (2″, 6 element) 기준으로 10일정도 소요되며, 주문 시 생산라인 상태에 따라 변동 될 수 있는 관계로

       주문하실 때 정확한 납기확인이 가능합니다.

 5. 견적 요청 시, 필수 확인 사양

​     : 스태틱믹서의 사이즈, 엘리먼트 수, 커넥션, 재질 등 기본정보를 알고 계신 경우, 당사 Ordering Code 를 참고하시어 견적 요청을 하실 수 있습니다.

       (Ordering Code는 카달로그 및 제품사양 탭에서 확인 가능합니다.)

​       만약 사양을 확정하지 못하셨거나 검토 후 설계가 필요한 경우, 아래 사항에 대한 정보를 확인해주시면 제품 견적 및 설계가 가능합니다.

      1) 유체 : Static mixer는 2종 이상 유체혼합을 목표로 하는 장치로, 정확한 재질 선정을 위하여 유체 종류 확인이 필요합니다.

          – 기체 + 기체 : N2 + CO

          – 액체 + 액체 : NaOCl + Wasted water

          – 기체 + 액체 : CO2 + Water

      2) 유량 : 배관사이즈 확인 및 혼합도 검토를 위한 유량 및 압력 정보가 필요합니다.

          – N2 900ccm / 1kg / cm2G + CO 100ccm / 1.5kg / cm2G

          – 12% NaOCl 10lpm / 2bar + Wasted water 30m3/h / 1bar

          – 기체+ 액체 : CO2 20lpm / 3kg / cm2G + Water 300lpm / 2kg/cm2G

      3) 사용온도

      4) 설치 예정 배관 사이즈 및 재질

          – N2 3/8″ + CO 1/4″ (Stainless steel 316L)

          – 12% NaOCl 20A + Wasted water 150A (CPVC)

          – CO2 15A + Water 2.5S (Stainless steel 304)

      5) 커넥션 사이즈 및 규격

          현장 설치라인에 스태틱믹서를 체결하기 위하여 End connections 종류 및 규격 확인이 필요합니다.

          커넥션은 Flange, Ferrule, Male/Female thread, 용접용 Pipe end 등이 주로 사용되며 기타 제품은 협의 후 제작 가능합니다.

          – N2 3/8″ PT Female connection + CO 1/4″ Lok fitting

          – 12% NaOCl 20A KS SOFF + Wasted water 150A ANSI 150# SORF

          – CO2 15A PT Male thread + Water 2.5S Ferrule
