The post SHT Series appeared first on (주)엘피엠테크-LPMTECH.

]]>

가스누출 경보차단장치

SHT Series

» Gas pipe size : 15A ~ 150A

» Shut-off time : within 15~20 sec.

» Operating power : 24V.DC

» Open/Close angle : 90°

» Material [Body] STEEL 1.0t or PC/ABS

                   [Gear] S45C or Poly acetyl copolymer

» Used valve : Ball valve

» Power : 21~31V.DC

» Operating temp’ / humi’ : Less than -40℃ ~ +70℃ / 95%

» Weight : 0.35~12kg

제품리스트 　
카탈로그 다운로드 　
　견적요청 　

특징

» 원거리 개폐 및 가스 누출 시 자동 차단 기능
» 제어부에서 열림/닫힘 상태 확인 기능
» 차단 속도가 신속하여 사고를 미연에 방지
» 기본 3회선, 6회선에서 감시반 추가 확장 기능(OPTION)
» 열림/닫힘 Relay 출력 내장 원격 감시 기능(OPTION)
» 외형 사이즈와 전력 소모를 최소화한 제품(SMPS 내장)
» 각종 플랜트 및 냉난방 설비 등의 자동 제어 전동 밸브 시스템 적용 가능



제품 규격

SHT-820 ~ SHT-8150-3

정격 전압

24V.DC

사용 관경

15A ~ 150A

차단 시간

15초 ~ 20초 이내

개폐 각도

90도 (리미트 스위치 방식)

외형 재질

STEEL 1.0t 또는 PC/ABS 사출

기어 재질

기어용 S45C 또는 POLy ACETyL COPOLyMER

사용 밸브

볼 밸브

차단 방식

핸들 작동 방식

취부 방식

플랜지 볼트 조임식 또는 배관 볼트 조임식

작동 온도/습도

-40℃~+70℃/95%이하

연결 배선

CVV or VCTF 1.5sq x 2wire/Max 100M

무게

0.35kg ~ 12kg


* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.

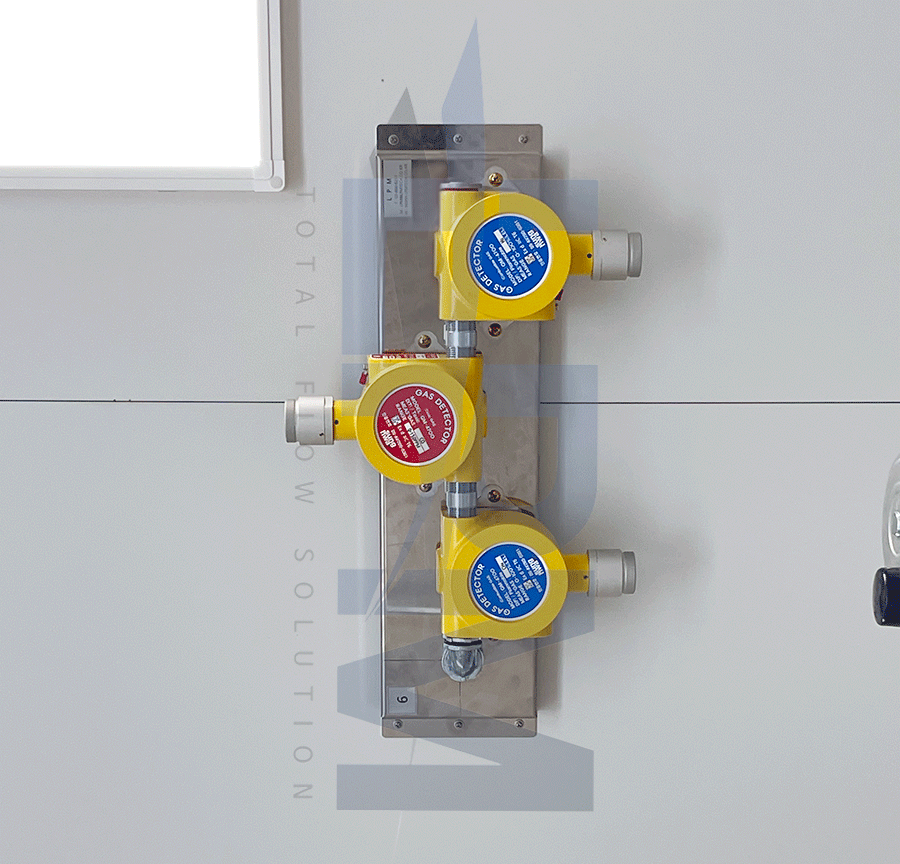

천장에 스테인레스 스틸 판넬 부착형으로 설치한 노란색 가스검지기 (Gas detector)가 가스 누출을 감지하면,

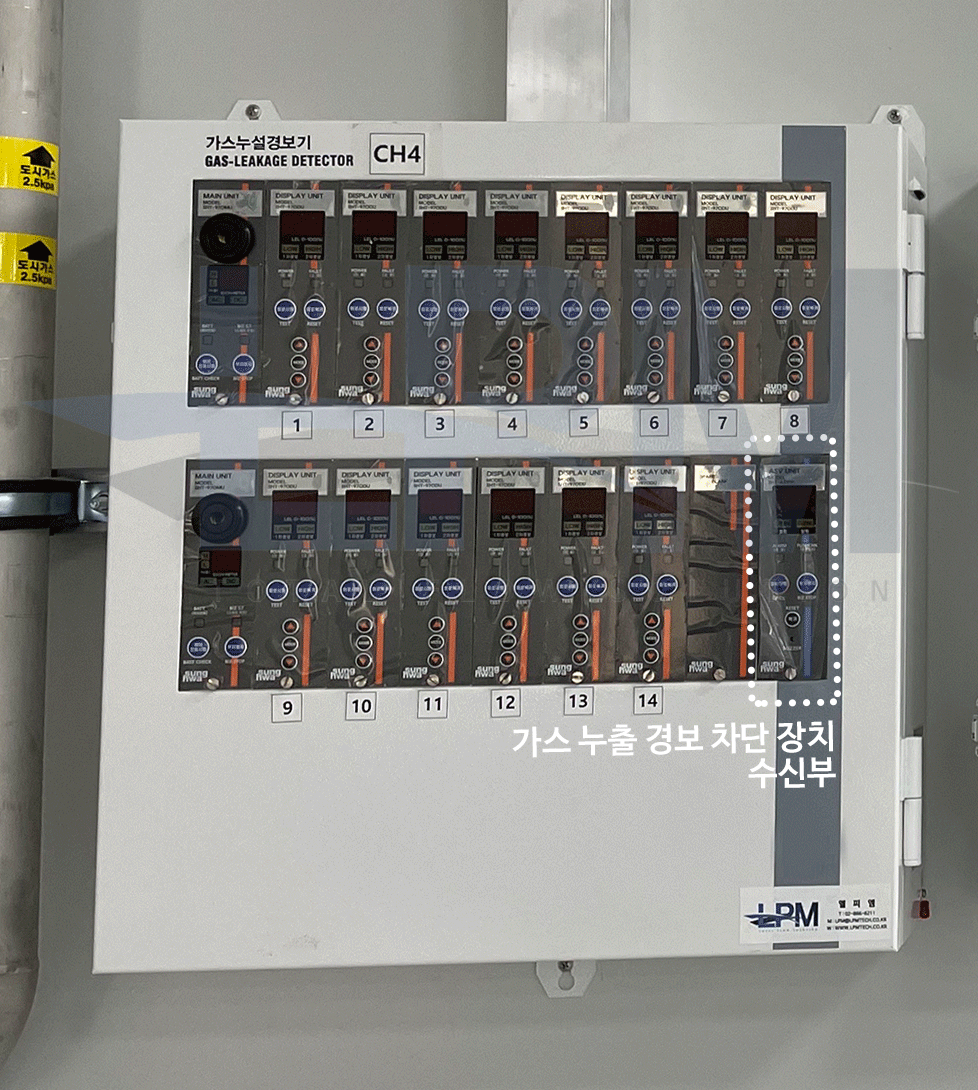

위 사진의 해당 가스 검지 수신부에 감지 경보가 울리며,

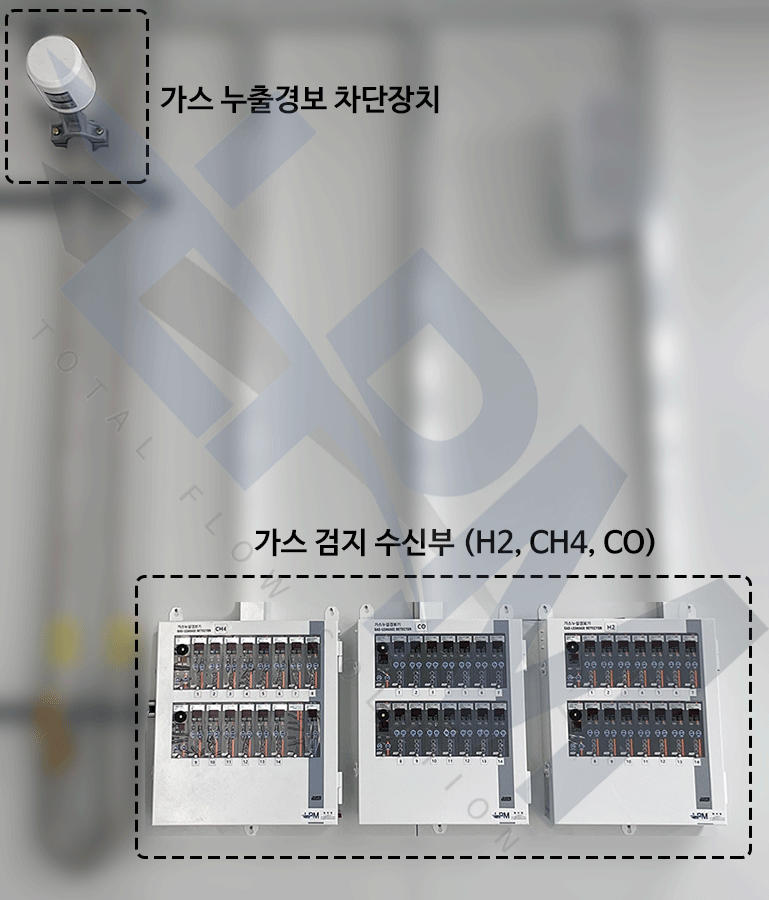

아래 사진처럼 해당 가스 메인 라인에 설치된 자동 차단 밸브가 작동하여 가스를 차단합니다.




The post SHT Series appeared first on (주)엘피엠테크-LPMTECH.

]]> SHT-970MU.DU https://lpmtech.co.kr/portfolio-items/sht-970mu-du/ Fri, 28 May 2021 04:32:46 +0000 https://lpmtech.co.kr/?post_type=avada_portfolio&p=20296 가스 검지 수신기 SHT-970MU.DU » Measured gas : 가연성 가스, 유독성 가스, O2, LNG, LPG » Measured range : 0~100% (LEL)                                   0~PPM (유독성)                 [...]

The post SHT-970MU.DU appeared first on (주)엘피엠테크-LPMTECH.

]]>

가스 검지 수신기

SHT-970MU.DU

» Measured gas : 가연성 가스, 유독성 가스, O2, LNG, LPG
» Measured range : 0~100% (LEL)
                                  0~PPM (유독성)
                                  0~25% Vol (산소)
» Measured signal : 4~20mA
» Measuring display : 3 Digit FND Digital display
                                     Two stage alarm (1st, 2nd)
                                     전면부 경보점 임의설정
» Allowable error : ±3%/Full scale(가연성)
                                 ±2%/Full scale(유독성)
» Power : 220/110V, AC, 50/60Hz
» Dimension : 160(W) X 230(H) X 100(D) mm

제품리스트 　
카탈로그 다운로드 　
　견적요청 　

특징

» 1회로(Single) 부터 다회로용 설계
» 컴팩트한 디자인
» SMPS 회로로 구성하여 국내, 해외용으로 전압, 주파수에 관계없이 사용
» 마이크로 프로세스를 적용하여 가스 누출, 고장 등을 연산 판독하는 인공지능형 가스 경보 수신기
» 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
» Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
» Two alarm(1st, 2nd) & Two relay(접점) 출력 기능, 공통, 개별(독립) 출력 기능 등 다양한 기능 수행
» 한국소방산업기술원(국가검정) 형식 승인
» 전자파 장애 검증필 – 검지부(DETECTOR) : SHT-4700
» 현장에 설치된 가스 검지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시 및 위험시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기



제품규격

SHT-970MU.DU

측정가스

LNG, LPG, 가연성 가스(Flammable GAS)
유독성 가스(Toxic GAS), 산소(O2)

측정범위

0~100%(LEL) – 가연성
0~PPM – 유독성(유독성 가스별 범위 참조)
0~30%(Vol) – 산소(O2)

입력신호

4~20mA

측정표시

3digit FND Digital display
Two alarm(1st, 2nd)
전면부 경보점 임의설정

출력신호

4~20mA, Relay contact(H.HH) – 공통, 개별(독립)
12V.DC(H.HH) – 공통, 개별(독립)

경보음량

90dB 이상

작동 온도/습도

>-20℃~+40℃/ 85% RH

작동전원

220/110V.AC, 50/ 60Hz

소비전력

1회로 기준 7.04W(감시모드),9.00W(동작모드)

설치방식

Wall mounting

외형치수

1회로 – 160(W) × 230(H) × 100(D)
3회로 – 240(W) × 270(H) × 120(D)

무게

1회로 – 3Kgs
3회로 – 4.6Kgs


* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.

  카달로그 – SHT-970MU.DU_Catalogue (KR)

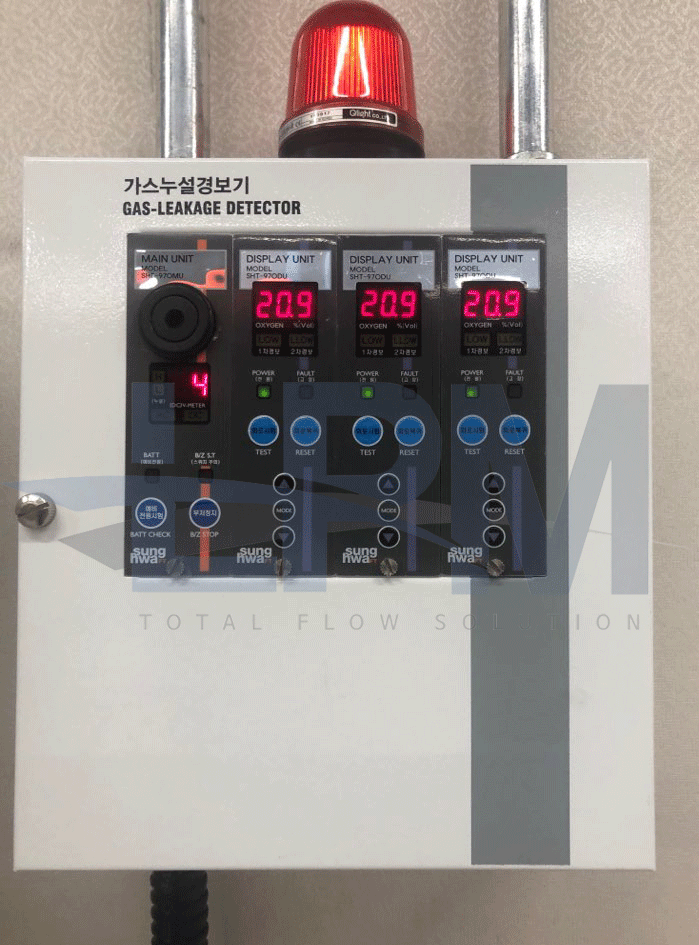

가스검지기의 설치 위치가 사람이 직접 들어가서 보기 어려운 경우에는
아래와 같이 가스 검지기를 해당 위치에 설치한 후,
눈으로 확인하기 편한 곳에 가스 검지수신부를 설치하여 수치를 확인합니다.






The post SHT-970MU.DU appeared first on (주)엘피엠테크-LPMTECH.

]]> QM-2000SD https://lpmtech.co.kr/portfolio-items/qm-2000sd/ Fri, 21 May 2021 00:56:17 +0000 https://lpmtech.co.kr/?post_type=avada_portfolio&p=20196 결합형 & 분리형 가연성 가스 검지기 QM-2000SD » Measured gas : 가연성 가스, 유독성 가스, 산소 » Measured range : 0~100% LEL (가연성)                                   0~PPM (유독성)             [...]

The post QM-2000SD appeared first on (주)엘피엠테크-LPMTECH.

]]>

결합형 & 분리형 가연성 가스 검지기

QM-2000SD

» Measured gas : 가연성 가스, 유독성 가스, 산소
» Measured range : 0~100% LEL (가연성)
                                  0~PPM (유독성)
                                  0~25% Vol (산소)
» Measured signal [DC형] 4~20mA, Relay contact(3alarm,Fault)
                                 [AC형] 4~20mA,Relay contact(2alarm,Fault)
                                 [Option] RS-485 Modbus 통신
» Power [DC형] 24V.DC
                [AC형] 220/110V.AC, 50/60Hz
» Dimension : 205(W) X 156(H) X 71(D) mm

제품리스트 　
카탈로그 다운로드 　
　견적요청 　

특징

» 1회로(Single) 전용

» 컴팩트한 디자인

» GAS DETECTOR, MONITOR 결합형, 분리형

» LCD DISPLAY, BACKLIGHT 기능[128 x 64]

» 외함, PC(방수,방진IP65)(사용온도 범위: -40℃~80℃)

» GAS 캐비닛, 반도체 공장, GAS 저장실 등의 산업플랜트 현장에 설치

» 마이크로 프로세스를 적용하여 가스 누출, 고장을 연산 판독하는 인공지능형 가스 검지기

» CALIBRATION, ZERO점, SPAN 등 전면(FRONT) 에서 설정 기능

» 현장 용도에 따라 벽부형, 레일형, 스탠드형으로 설치가 편리함

» 미니 경광등 부착으로 원거리 식별 용이(평상 시 GREE점등, 알람 시 RED점멸)(OPTION)



제품규격

QM-2000SD(가연성가스,유독성 가스)

측정가스

가연성가스(Flammable gas),H2, C2H2, C2H2, etc
유독성가스(Toxic gas),CO,Cl2,NH3,H2S.etc.산소(O2/Oxygen)

측정범위

0~100%(LEL)-가연성
0~PPM-유독성(유독성 가스별 범위 참조)
0~25%(Vol)-산소(O2/Oxygen)

측정표시

LCD Display[128×64]Three stage alarm(1st,2nd,3rd,Fault)-DC형
Two stage alarm(1st,2nd,Fault)-AC형
전면부 경보점 농도범위 값 임의설정

허용오차

±3%/Full scale(가연성)
±2%/Full scale(유독성)

출력신호

4~20mA,Relay contact(3alarm,Fault)-DC형
4~20mA,Relay contact(2alarm,Fault)-AC형
RS-485 Modbus 통신(OPTION)

경보음량

90dB이상(OPTION)

작동 온도/습도

-20℃~+40℃/90% RH(Non-condensing) – 적용센서에 따라 상이

전원

24V.DC-DC형
220/110V.AC,50/60Hz-AC형

소비 전력

5W

설치방식

Wall, Rail, Standing mounting

외형치수

205(W) x 156(H) x 71(D)

외함

PC(IP65)

유럽연합 통합규격 인증(CE)

DC형

무게

1.10Kgs


* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.

  카달로그 – QM-2000SD_Catalogue (KR)

The post QM-2000SD appeared first on (주)엘피엠테크-LPMTECH.

]]> QM-5000SD https://lpmtech.co.kr/portfolio-items/qm-5000sd/ Thu, 20 May 2021 04:39:59 +0000 https://lpmtech.co.kr/?post_type=avada_portfolio&p=20169 수신부 일체형 가스 검지기 QM-5000SD » Measured gas : 가연성 가스, 유독성 가스, O2 » Measured range : 0~100% (LEL)                                   0~PPM (유독성)                   [...]

The post QM-5000SD appeared first on (주)엘피엠테크-LPMTECH.

]]>

수신부 일체형 가스 검지기

QM-5000SD

» Measured gas : 가연성 가스, 유독성 가스, O2
» Measured range : 0~100% (LEL)
                                  0~PPM (유독성)
                                  0~25% Vol (산소)
» Measured signal : 4~20mA
» Response : 5~45초 이내
» Allowable error : ±3%/Full scale(가연성)
                                 ±2%/Full scale(유독성)
» Power : 220/110V.AC, 50/60Hz
» Dimension : 213(W) X 475(H) X 115(D) mm

제품리스트 　
카탈로그 다운로드 　
　견적요청 　

특징

» 1회로(Single) 전용
» 컴팩트한 디자인
» GAS DETECTOR, MONITOR 결합형
» 경고등, 폰 부착으로 원거리 식별 용이
» PANEL 외함, ABS(방수, 방진 IP65)
» 다양한 기능을 수행하는 Monitor
» 산업 현장 Elevator, 옥외 단독 Station 설치 적합
» 농도 표시(Display) 최대 확장형(4digit)
» 110/220V.AC, 50/60Hz로 국내, 해외용으로 전압 주파수에 관계없이 사용
» 마이크로 프로세스를 적용하여 가스 누출, 고장을 연산 판독하는 인공지능형 가스
» 4~20mA출력, Relay contact(H.HH) 출력 기능
» Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능



제품규격

QM-5000SD(Tx), QM-5000SD(Ex)

측정가스

가연성 가스(Flammable gas),H2, C2H2, C2H4, etc.
CO, NH3, CL2, H2S, etc. – 유독성 가스,산소(OXYGEN)

측정범위

0~100%(LEL) – 가연성(Flammable gas)
0~PPM – 유독성(유독성 가스별 범위 참조),
0~25%(Vol) – 산소(O2)

측정신호

4~20mA.DC

응답속도

5~45초 이내

허용오차

±3%/Full scale(가연성)
±2%/Full scale(유독성)

작동온·습도

-20℃~+40℃/90% RH

작동전원

220/110V.AC, 50/60Hz

소비전력

5W

설치방식

Wall mounting

외형치수

213(W) × 475(H) × 115(D)

무게

1.8kgs


* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.

  카달로그 – QM-5000SD_Catalogue (KR)

해당 제품은 가스검지기와 모니터가 결합된 형태로, 원거리 식별이 용이한 제품입니다.

The post QM-5000SD appeared first on (주)엘피엠테크-LPMTECH.

]]> QM-4700D(T) https://lpmtech.co.kr/portfolio-items/qm-4700dt/ Thu, 20 May 2021 02:38:50 +0000 https://lpmtech.co.kr/?post_type=avada_portfolio&p=20155 유독성 가스, 산소 검지기 QM-4700D(T) » Measured gas : 유독성 가스 , O2, CO, CL2, NH3, SO2 etc. » Measured range : 0~PPM (유독성)                                   0~25% Vol (산소) » Measured signal [...]

The post QM-4700D(T) appeared first on (주)엘피엠테크-LPMTECH.

]]>

유독성 가스, 산소 검지기

QM-4700D(T)

» Measured gas : 유독성 가스 , O2, CO, CL2, NH3, SO2 etc.
» Measured range : 0~PPM (유독성)
                                  0~25% Vol (산소)
» Measured signal : 4~20mA.DC
» Response : Less than 20sec
» Allowable error : Within 2% F.S
» Power : 24VDC
» Dimension : 126(W) X 193.5(H) X 76(D) mm

제품리스트 　
카탈로그 다운로드 　
　견적요청 　

특징

» 유독성, 산소 전용 센서 적용
» 내압 방폭 구조
» 1인 교정 및 유지 보수
» 온도/습도 및 전기적인 Noise 영향 최소화
» 아날로그 표준 출력 (4~20mA. DC) 신호를 DCS & PLC 모니터링 시스템에 연결
» 전용 가스 검지 원리 적용, 목적 가스에 반응하여 우수한 선택성 및 방해 가스 영향 최소화
» 교정 및 프로그램 설정 0점 (Zero), Span (4~20mA 제외한 Volume 없는 자동 설정 기능)
» 산업 현장에서의 유독성, 산소를 실시간으로 측정, 인체 허용 농도 이하의 유독성 가스/산소를 검지하는데 탁월한 성능을 발휘하여 4~20mA.DC 표준 출력 제공



제품규격

QM-4700D(T), QM-4700D(O2)
측정가스

유독성 가스(Toxic gas),CO, CL2, NH3, SO2, H2S, NO, NO2, etc.
산소(Oxygen,O2)
유기용제(VoC), Benzene, Toluene, Xylene, etc.

측정범위

0~PPM – 유독성(유독성 가스별 범위 참조)
0~25%(Vol)- O2
측정방식

대기확산식, 전기화학식, 반도체식

측정신호

4~20mA.DC
응답속도

45초 이내

허용오차

±3% 이내/Full scale
작동온·습도

-20℃~+40℃/90% RH(Non-condensing)
(적용 센서에 따라 상이)

작동전원

24V.DC
소비전력

1.45W(작동 시 2.4W)

케이블/전송거리

F-CVVS(Shield) 1.5sq × 3wire/Max 2,500M
전선도관

3/4(22MM) PF, NPT

설치방식

Wall mounting or 2″ Pole mounting
방폭승인

Ex d II B T4 (KOSHA)

외형치수

126(W) x 208(H) x 76(D) (mm)
무게

1.17kgs

* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.

  카달로그 – QM-4700D(T)_Catalogue (KR)

가스검지기의 설치 위치가 사람이 직접 들어가서 보기 어려운 경우에는
아래와 같이 가스 검지기를 해당 위치에 설치한 후,
눈으로 확인하기 편한 곳에 가스 검지수신부를 설치하여 수치를 확인하는 방법이 있습니다.



The post QM-4700D(T) appeared first on (주)엘피엠테크-LPMTECH.

]]> QM-4700D(F) https://lpmtech.co.kr/portfolio-items/qm-4700df/ Fri, 26 Mar 2021 02:21:32 +0000 https://lpmtech.co.kr/?post_type=avada_portfolio&p=19826 가연성 가스 검지기 QM-4700D(F) » Measured gas : 가연성 가스 (LNG, H2, C2H4 etc.) » Measured range : 0~100% (LEL) » Measured signal : 4~20mA.DC » Response : Less than 20sec » Allowable error : Within 3% F.S » Power : 24VDC » Dimension : 95(W) X [...]

The post QM-4700D(F) appeared first on (주)엘피엠테크-LPMTECH.

]]>

가연성 가스 검지기

QM-4700D(F)

» Measured gas : 가연성 가스 (LNG, H2, C2H4 etc.)
» Measured range : 0~100% (LEL)
» Measured signal : 4~20mA.DC
» Response : Less than 20sec
» Allowable error : Within 3% F.S
» Power : 24VDC
» Dimension : 95(W) X 100(H) X 76(D) mm

제품리스트 　
카탈로그 다운로드 　
　견적요청 　

특징

» 내압 방폭구조
» 1인 교정 및 유지보수
» 마이크로 프로세스를 적용한 자기진단 가능
» 회로 보호 오동작 방지 기능, 검지 센서의 안전한 동작을 위해 정전압회로 구성
» 교정 및 프로그램 설정 0점 (Zero), Span (4~20mA 제외한 Volume 없는 자동 설정 기능)
» 온도/습도 및 전기적인 Noise 영향 최소화
» 아날로그 표준 출력 (4~20mA) 신호를 DCS&PLC 모니터링 시스템에 연결
» 산업 현장의 폭발 위험 지역에 설치하여 가연성 가스를 실시간 측정,
     4~20mA.DC 표준 출력을 제공하여 모니터링 시스템에 연결 사용



제품규격

QM-4700 D(F)
측정가스

LNG, H2, C2H2, C2H4, etc., 가연성 가스(Flammable GAS)

측정범위

0~100%(LEL)
측정방식

대기확산식(Diffusion type) 접촉연소식(Catalytic combustion cell type) 반도체식(Semiconductor type)

측정신호

4~20mA.DC
응답속도

20초 이내(Less than 20sec)

허용오차

±3% 이내/Full scale
작동온·습도

-20℃~+40℃/90% RH(Non-condensing)
(적용 센서에 따라 상이)

작동전원

24V.DC
소비전력

1.45W(작동 시 2.4W)

케이블/전송거리

F-CVVS(Shield) 1.5sq × 3wire/Max 2,500M
전선도관

3/4(22MM) PF, NPT

설치방식

Wall mounting or 2″ Pole mounting
방폭승인

Ex d II B T4 (KOSHA)

외형치수

95(W) x 100(H) x 76(D) (mm)
무게

0.58kgs

* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.

  카달로그 – QM-4700D(F)_Catalogue (KR)
