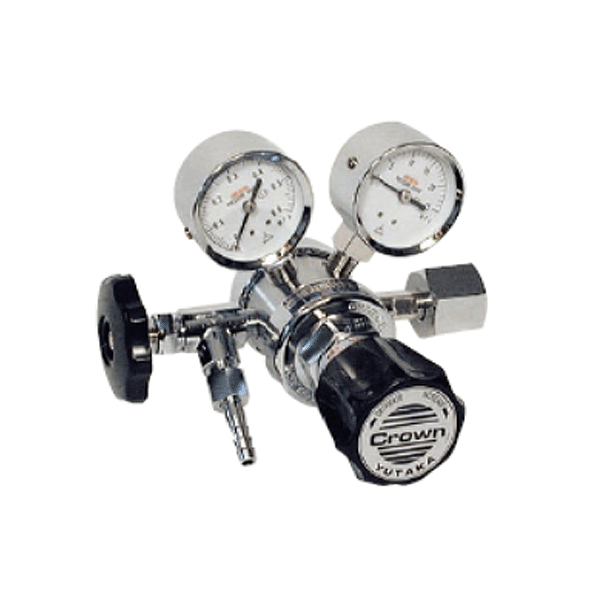

고압실린더용 2단 레귤레이터
FR-IIS-OP
» Pressure gauge [Inlet] 25MPa
[Outlet] 0.1, 0.3, 0.6, 1MPa
» Pressure [Inlet] 14.8MPa or less
[Outlet] 0~0.6MPa
» Inlet connection : W22-14 左 or 右
» Outlet connection [Standard] RC 1/4″ (1/4″PT-F)
[Option] Hose Nipple 8.5mm
» Materials : Brass
» Weight : 1.9kg
FR-IIS-OP는 고압실린더용 2단 레귤레이터로 후단에 압력조정밸브가 있어 유량조절이 가능한 모델입니다.
특징
» ROHS 인증
적용분야
» 일반산업
» 연구/실험실
Specifications
|
고압측압력계 |
25MPa | 입구연결 | W22-14山(우 또는 좌)너트 |
| 저압측압력계 | 0.1, 0.3, 0.6, 1MPa | 출구연결 |
표준: RC1/4″ (1/4″PT-F) 옵션: Ø8.5mm호스니플 |
|
입구압력(P1) |
14.8MPa 이하 | 부속품 | 없음 |
| 조정압력(P2) | 0~0.6MPa | 질량 |
1.9kg |
Materials
|
조정기 본체 |
C3604BD |
| 조정기 커버 |
ZDC |
|
변 좌 |
C3604BD |
| 변 시트 |
NBR |
|
다이어프레임 |
NBR |
| 안전변 시트 |
NBR |
List of specifications
|
시리즈 |
고압측압력계MPa | 저압측압력계MPa | 입구연결 |
출구연결 |
|
FR-IIS-OP |
25 | 0.1 | W22 (우) 너트 | Ø8.5mm호스연결 |
| 25 | 0.3 | W22 (우) 너트 |
Ø8.5mm호스연결 |
|
|
25 |
0.6 | W22 (우) 너트 | Ø8.5mm호스연결 | |
|
25 |
1 | W22 (우) 너트 |
Ø8.5mm호스연결 |
|
| 25 | 0.3 | W22 (좌) 너트 |
Ø8.5mm호스연결 |
|
|
25 |
0.6 | W22 (좌) 너트 |
Ø8.5mm호스연결 |
|
|
25 |
1 | W22 (좌) 너트 | Ø8.5mm호스연결 | |
| 25 | 0.6 | W21 (좌) 너트 |
Ø8.5mm호스연결 |
* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.
