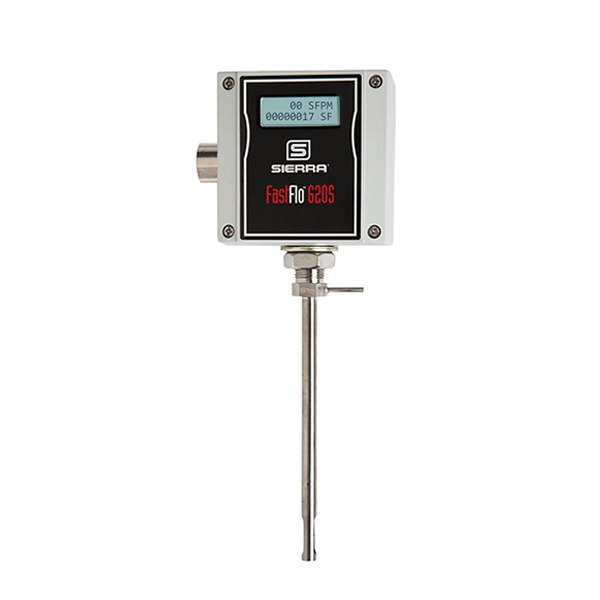

삽입형 열식질량유량계
620S
» Mass Flow rate : 0~100 smps
» Pressure range : Max. 10 barg
» Size : 50 ~ 1200 mm
» Accuracy : ±1% of full scale
» Repeatability : ±0.2% of full scale
» Connections : 3/8″ Compression Fitting
» Output Signal : 4~20mA, Pulse, 0-5 VDC
FastFlo 620S 시리즈는 가스 유량 측정을 위한 경제적인 솔루션을 제공합니다. 유량계의 센서는 유량 변화에 대한 장기적인 신뢰성과 200m/s 응답을 제공합니다.
다목적 마이크로 프로세서 기반 트랜스미터는 유량 범위 조정, 미터 검증 및 진단 기능을 프로브 장착 NEMA 4X(IP65) 하우징에 통합합니다.
총 유량 및 기타 구성 변수는 미터의 옵션 2×12 백라이트 LCD 패널에 표시 할 수 있습니다.
특징
» 200m/s 내의 빠른 반응시간
» 실가스 교정
» 저렴한 가격
» CE 인증
Performance Specifications
|
Accuracy of Point Velocity |
±1% of full scale |
| Repeatability |
±0.2% of full scale |
|
Temperature Coefficient |
±0.02% of reading per °F within +/- 50°F of customer specified conditions |
|
Pressure Coefficient |
0.02% per psi for air, consult factory for other gases |
| Response Time |
200 milliseconds to 63% of final velocity value |
Operating Specifications
|
Gases |
Most non-corrosive gases |
| Gas Pressure |
150 psig (10.34 barg) maximum design pressure |
|
Pressure Drop |
Negligible |
| Gas & Ambient Temperature |
Gas … -40°F to 176°F (-40°C to 80°C) |
|
Power Requirements |
18 to 30 VDC (regulated), 625 mA draw maximum, 625 mA maximum operating current at 24 VDC and full scale flow. Maximum in rush current of 2 Amps at 24 VDC. Consult factory for other conditions. |
|
Output Signal |
Linear 0–5 VDC or 0-10 VDC, 1000 ohms minimum load resistance or Linear 4–20 mA proportional to mass flow rate, 700 ohms maximum resistance power supply dependent User-selectable. Active non-galvanically separated or passive galvanically separated (loop power required) |
Physical Specifications
|
Wetted Material |
Probe … 316SS |
|
Enclosure |
NEMA 4X (IP65) powder-coated cast aluminum |
| Electrical Connections |
One 1/2-inch female NPT |
|
Mounting (optional) |
3/8-inch tube compression fitting with 1/2-inch male NPT Weldolet Flat Duct Bracket Curved Duct Bracket |
|
Certifications |
CE approved |
