저유량용 자동절체기
CS-2200
» Inlet pressure : max. 241bar
» Materials : SUS316, Brass, Hastelloy, Monel metal
» Port size & type : 1/4″NPTF
CS-2200 시리즈는 전환 레귤레이터와 라인 레귤레이터를 특수, 부식성 및 자연 발화성 가스용 소형 벽 장착 시스템으로 결합한 완벽한 고순도 전환 시스템입니다.
확산 방지 금속 다이어프램 씰은 가스 순도와 무결성을 보장합니다. 이 제품은 2개의 압력원으로부터 지속적으로 낮은 가스 흐름을 제공합니다.
특징
적용분야
Operating Parameters
|
Maximum Inlet Pressure |
3500 psig / 241 bar |
|
|
Design Proof Pressure |
150% of maximum rated |
|
|
Leakage |
Internal |
Bubble-tight |
|
External |
Design to meet ≤ 2 x 10-8 atm cc/sec He |
|
|
Operating Temperature |
-40℃ ~ 74℃ |
|
|
Flow Capacity |
Cv=0.06 |
|
Materials
|
Body |
316 Stainless Steel or Brass |
|
|
Bonnet |
300 Series Stainless Steel or Brass |
|
|
Valve Seat |
PTFE |
|
|
Diaphragm |
316 Stainless Steel |
|
|
Friction Sleeve |
Inner |
PTFE |
|
Outer |
316 Stainless Steel |
|
|
Spring |
316 Stainless Steel |
|
|
Remaining Parts |
316 Stainless Steel (and Brass for Brass bodies) |
|
Others
|
Gauges (3 standard) |
316 Stainless Steel gauges with Stainless Steel regulators, Brass gauges with Brass regulators |
|
Connections |
1/4″ Female NPTF |
|
Cleaning |
CGA 4.1 and ASTM G93 |
|
Weight |
2.3 kg |

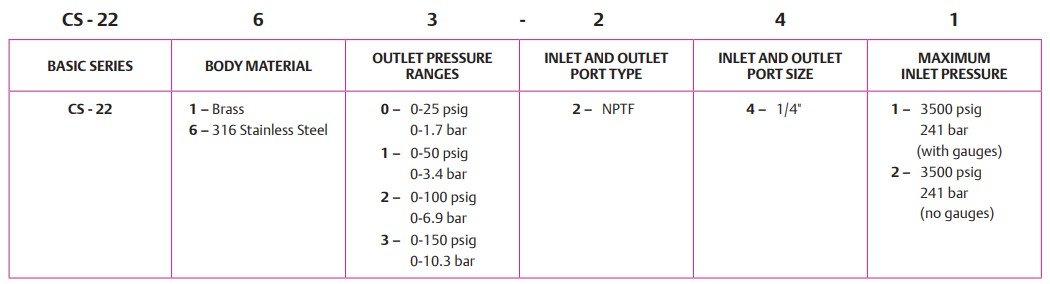

Regulator Part Number Selector
* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.
