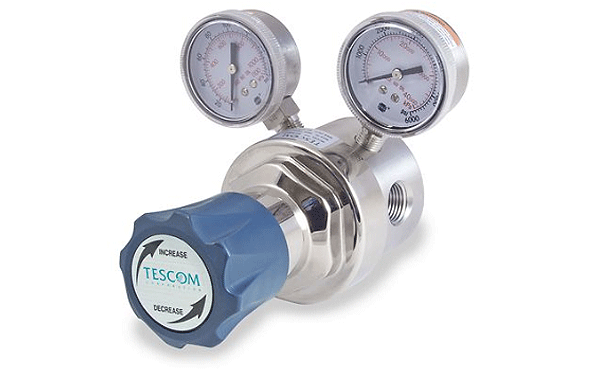

고순도 1단 레귤레이터
SG3
» Inlet pressure : max.310 bar
» Outlet pressure : 1.0, 1.7, 3.4, 8.6, 17.2 bar
» Materials : SUS 316L, Nickel-Plated Brass
» Connections : 1/2″ NPTF
SG3시리즈는 5-200 SCFM / 141-5600 SLPM의 특수, 가연성 및 산업용 가스 유량을 위한 소형, 경량, 고순도 1단 레귤레이터 입니다. 감도가 높고 매우 긴 수명의 금속 다이어프램은 가스 순도와 무결성을 보장합니다.
특징
» 선택형 네오프렌 다이어프램은 정밀한 압력 제어를 위한 탁월한 감도 제공
» 카트리지 밸브 구조에 10미크론 필터가 통합되어 조절기 시트를 보호
적용분야
» 의학, 제약, 식품, 음료 및 기타 고순도 분야의 실험실 및 POU 가스 시스템
Operating Parameters
|
Maximum Inlet Pressure |
310 bar | |
| Maximum Outlet Pressure |
1.0, 3.4, 8.6, 17.2 bar |
|
|
Design Proof Pressure |
150% of rated pressure | |
| Leakage | Internal |
Bubble-tight |
|
External |
Designed to meet < 2 x 10-8 atm cc/sec He |
|
|
Operating Temperature |
-40°C to 60°C | |
| Flow Capacity |
Cv = 1.0 |
|
|
Decaying Inlet Characteristic |
For Stainless Steel |
0.06 bar / 6.9 bar |
|
For Neoprene Diaphragm |
0.03 bar / 6.9 bar |
|
Materials
|
Body |
316L Stainless Steel, Nickel-Plated Brass |
| Seat |
PCTFE |
|
Diaphragm |
316L Stainless Steel or Neoprene |
| Filter |
10 micron nominal sintered Bronze 10 micron nominal sintered 316 Stainless Steel |
|
Seal |
Teflon® or Buna-N |
| Remaining Parts |
Brass, 300 Series Stainless Steel |
Other
|
Connections |
Inlet and outlet | 1/2″ NPTF |
| Accessories |
1/4″ NPTF |
|
|
Cleaning |
CGA 4.1 and ASTM G93 | |
| Weight |
2.5 kg |
|
Regulator Part Number Selector
* 더 자세한 사양은 카달로그를 참고해주시기 바랍니다.
